- 9 -
Устранение неисправностей -
замена деталей
3. Продвинуть осторожно детали
набивки через шток конуса в
уплотнительное
пространство
клапана. При этом обращать
внимание на правильное
расположение отдельных деталей.
Количество промежуточных втулок
(4.3) может зависеть от условного
диаметра клапана.
4. Пропустив через шток конуса,
слегка завинтить резьбовую
крышку сальника (5.2) в верхней
части клапана.
5. Уложить в корпус новое линзовое
уплотнение (1.1) и осторожно
вставить собранный узел верхней
части клапана в его корпус.
6. Установить болты с гайками (5.1) и
привинтить верхнюю часть к
корпусу клапана (момент
затягивания резьбы см. рис.2).
7. Накрепко затянуть резьбовую
крышку сальника (5.2). При
использовании
высокотемпературной
набивки
сальника, крышку сальника слегка
затянуть,
а при обнаружении
недостаточного уплотнения также
лишь
слегка дополнительно
подтянуть резьбу.
8. Навинтить на шток конуса контргайку
(6.2) и соединительную гайку (6.1).
9. Смонтировать привод согласно
указаниям, изложенным в разделе
2.1, и установить управляющее
давление в начало или конец
диапазона регулирования согласно
разделу 2.1.1.
4.1 Пружина
4.2 V-кольцевое
уплотнение
4.3 Втулка (втулки)
4.4 Шайба (шайбы)
4.5 Угольная втулка
4.6 Прессованный графит
5.2 Резьбовая втулка

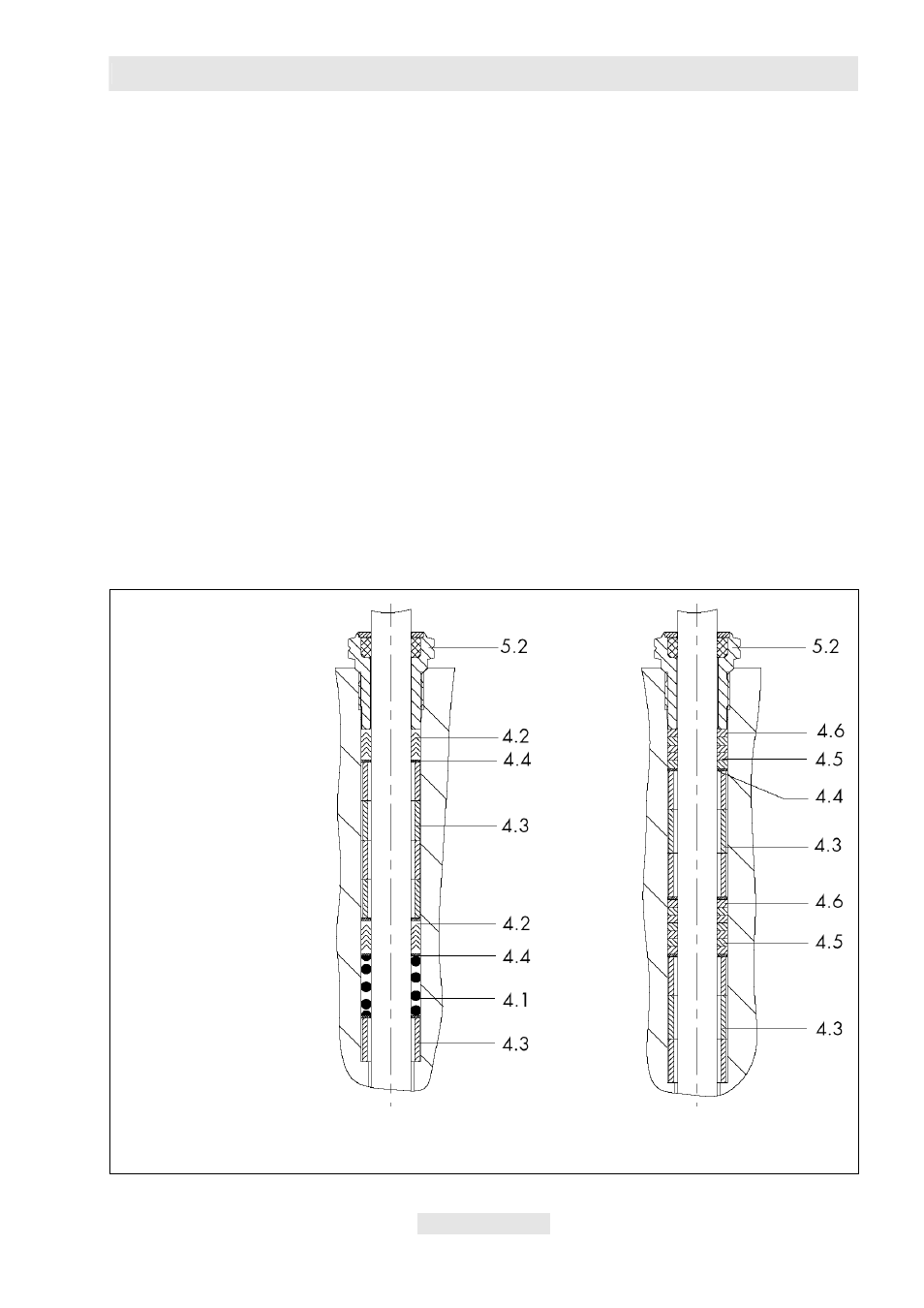

Рис.3 • Набивка сальника для клапана в стандартном исполнении;
слева обычная, справа высокотемпературная набивка
EB 8059
