Описание типовых шильдиков
6. Описание типовых
шильдиков
1. Обозначение типа прибора
2. Индекс изменений прибора
3. Материал
4. Номер заказа с индексом изменений
5. Позиция заказа
6. Условный диаметр
7. Условное давление
8. Значение Kvs
9. Характеристика:
GL-равнопроцентная, LN-линейная
10. Уплотнение:
МЕ-металлическое, РТ-мягкое
11. D - компенсация давления, 1 или 3 –
делитель потока
1. Обозначение типа прибора
2. Индекс изменений прибора
3. Эффективная площадь привода
4. Направление действия:
FA – шток привода выдвигается
FE – шток привода втягивается
5. Рабочий ход
6. Номинальный диапазон сигналов (диапазон
пружин)
7. Номинальный диапазон сигналов для
привода с предварительно сжатыми
пружинами

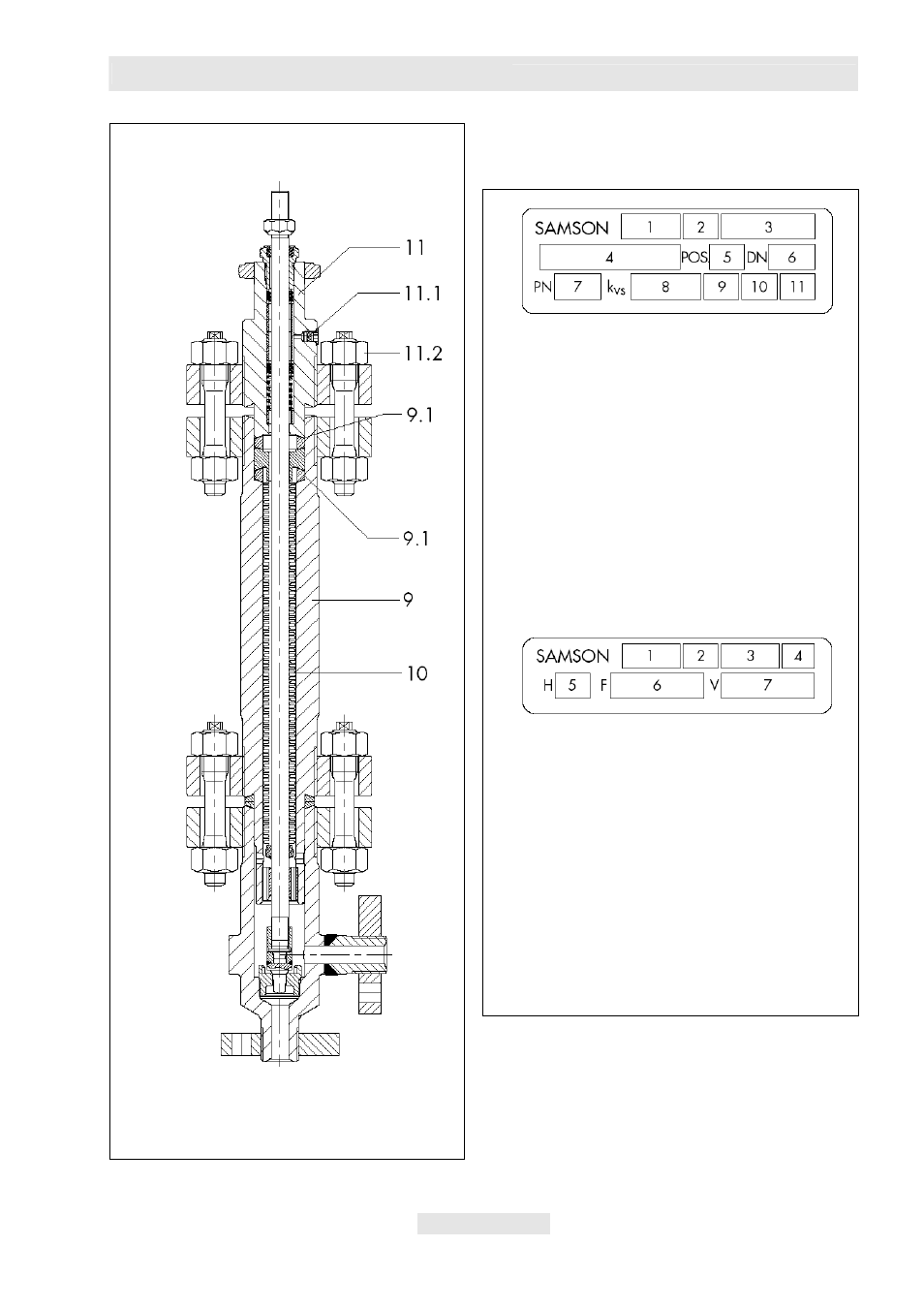

Рис.5 • Типовые шильдики на клапане –
верхний и на приводе - нижний
Рис.4 • Конструкция с сильфоном
9. Промежуточная вставка
9.1 Уплотнение
10. Металлический сильфон
11. Верхняя часть клапана
11.1 Контрольное подключение
11.2 Болты и гайки
