Конструкция и принцип действия
Привод тип 3271 Привод тип 3277

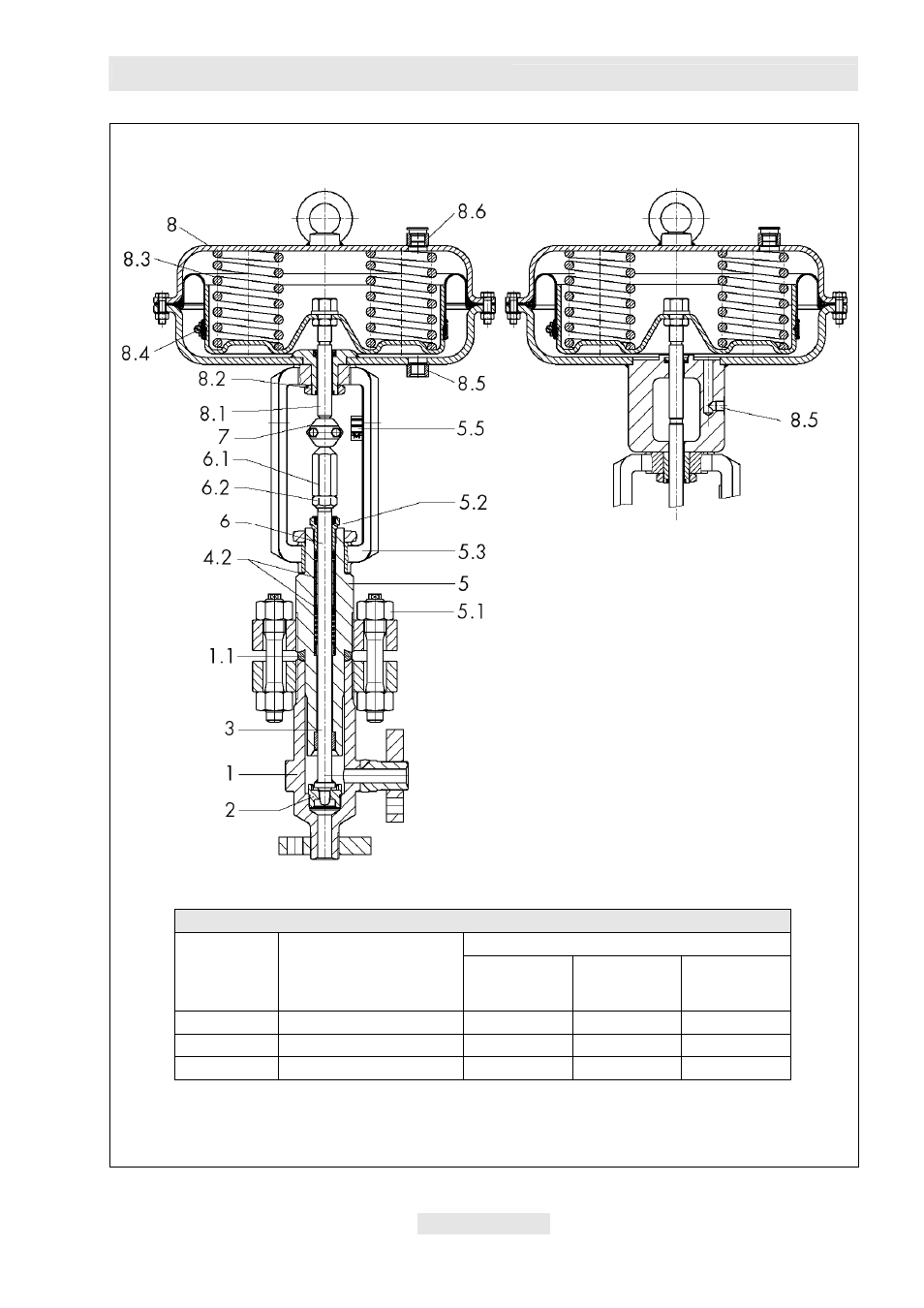

Рис.2 • Клапан тип 3259-1 (3259-7) в сечении
1. Корпус клапана
6. Шток конуса
1.1 Линзовое
уплотнительное
кольцо
6.1 Соединительная
гайка
6.2 Контргайка
2. Седло
7. Муфта
3. Конус
8. Привод
4.2 Сальник
8.1 Шток привода
5. Верхняя часть
клапана
8.2 Кольцевая гайка
8.3 Пружины
5.1 Гайки и винты
8.4 Мембраны
5.2 Резьбовая втулка
8.5 Подключение
управляющего
давления
5.3 Рама
5.5 Указатель хода
8.6 Сброс воздуха
Моменты затягивания резьбы
Седло (2)
Условный
диаметр Ду
EB 8059
Винты (5.1)
седельная
резьба
уменьшенный
седельный
канал
максимальный
седельный
канал
16, 24, 30
300 Нм + 10%
М 36 х 1,5
180 Нм 150
Нм
45, 58
400 Нм + 10%
М 58 х 1,5
450 Нм 350
Нм
70, 90
1200 Нм + 10%
М 100 х 2
1300 Нм 1050
Нм
