5. Размеры в мм и вес
6
EB 2551-1 RU

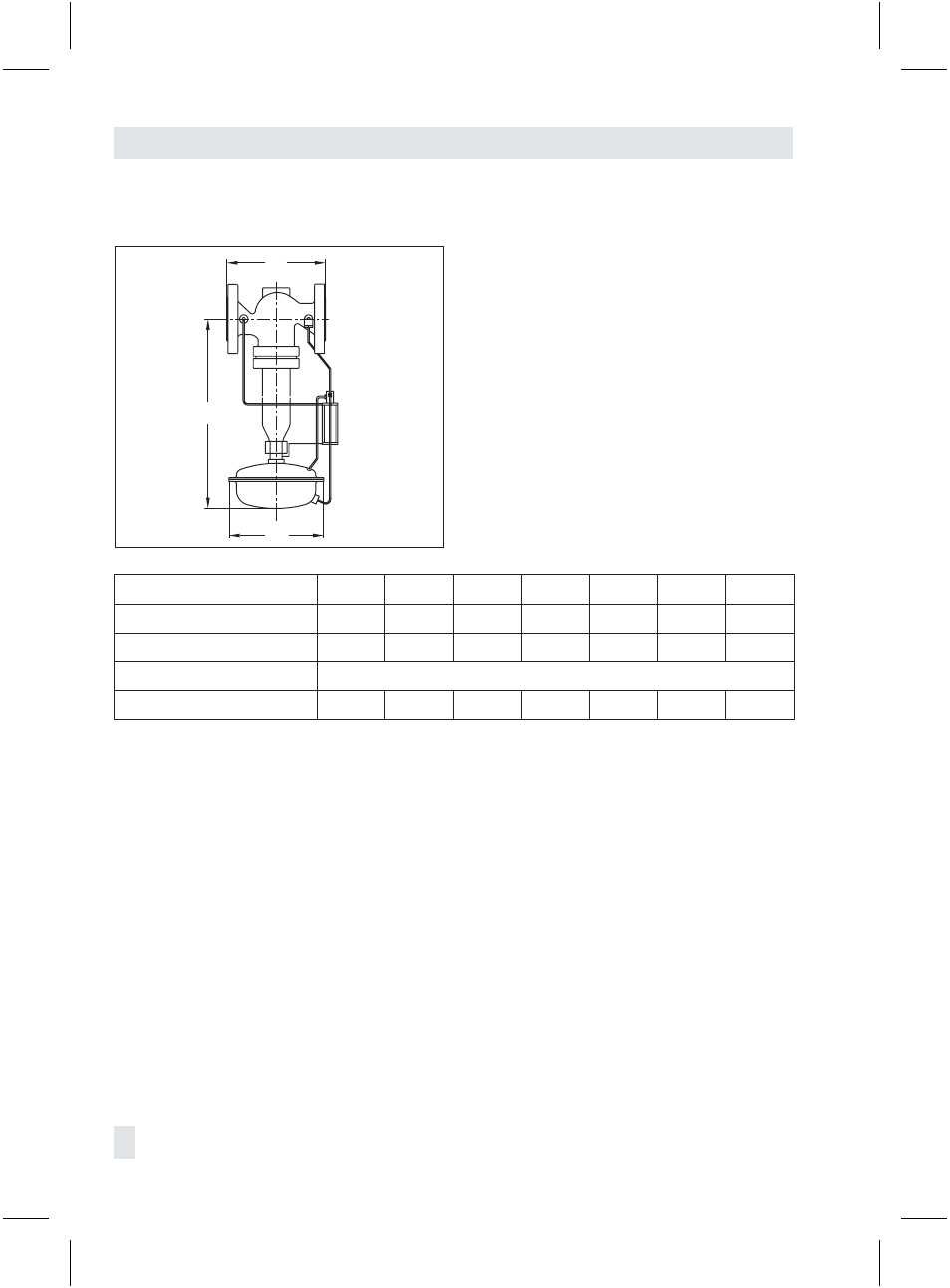

Размеры в мм и вес
Условный диаметр Ду 65 80 100 125 150 200 250
Габаритная длина L 290 310 350 400 480 600 730
Габаритная высота H 605 605 635 685 815 925 925
Корпус мембраны ∅ D 380 (A = 640 cм 2 )
Вес Ру 16 1) кг 53 58 66 96 140 280 330
1) +10 % при исполнении из стального литья и чугуна с шаровидным графитом на Ру 25
L
H
ШD
6. Запрос заводу-изготовителю
При обращении с запросами просьба указать следующие данные:
(также см. заводскую табличку на изделии)
4
Тип и условный диаметр регулятора
4
Номер заказ-наряда и заводской номер изделия
4
Давление «до клапана» и редуцированное давление
4
Расход в м 3 /ч
4
Необходимость грязеуловителя
4
Установочный черт¸ж
