2. Установка

Редуктор устанавливается на горизон-

тальном трубопроводе, привод должен

быть направлен вниз.

Среда должна протекать по направле-

нию стрелки на корпусе клапана.

Место установки должно быть выбрано

с учетом возможности удобного доступа

к регулятору после окончательного

монтажа объекта.

Внимание! Монтажные напряжения при

установке регулятора не допускаются;

при необходимости укрепить трубопро-

вод опорами вблизи фланцев. При этом

установка подпорок под клапаном, при-

водом или импульсной линией категори-

чески запрещается.

Перед установкой регулятора необхо-

димо тщательно продуть трубопровод

для удаления грязи, сварочного грата и

других посторонних частиц, которые,

попадая в регулятор вместе с регулиру-

емой средой, могут отрицательно влиять

на качество его работы и, в первую оче-

редь, на герметичность закрытия.

Внимание!

Перед редуктором обязательно устано-

вить грязеуловитель (SAMSON òèï 2 NI).

2.1 Грязеуловитель

Грязеуловитель устанавливается перед

редуктором.
Среда должна протекать по направле-

нию стрелки на корпусе.
Фильтр грязеуловителя должен свисать

вниз. Следует предусмотреть достаточ-

но места для замены фильтра.

2.2 Запорные вентили и

манометры

Рекомендуется установка перед грязе-

уловителем и после редуктора ручных

запорных вентилей для возможности

отключения системы с целью чистки,

технического осмотра и остановки.
Для контроля давлений в системе реко-

мендуется установить манометры до и

после регулятора.

4

EB 2551-1 RU

Установка

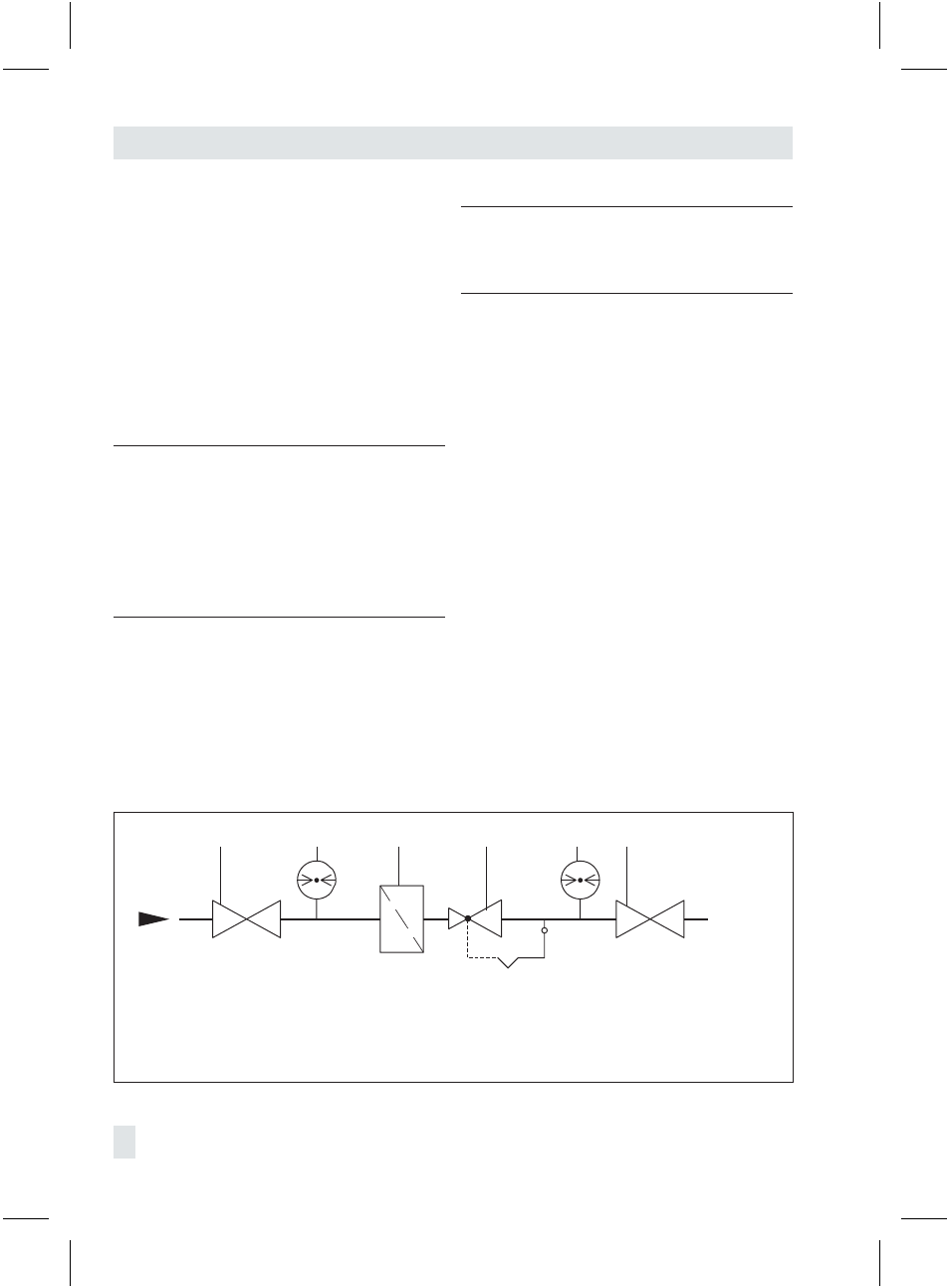

Рис. 3 · Пример схемы установки

1

2

3

4

5

6

+

4 Редуктор

5 Манометр для контроля

редуцированного давления

6 Запорный вентиль

1 Запорный вентиль

2 Манометр для контроля

давления «до клапана»

3 Грязеуловитель
