EB 3005 4 Эксплуатация
Если в управляющих проводках
установлены игольчатые дроссельные
вентили, перед вводом регулятора в
эксплуатацию их необходимо открыть. При
наличии компенсационного сосуда, его
перед вводом регулятора в эксплуатацию
следует заполнить рабочей средой.
2.5 Дополнительные монтажные работы
Рекомендуется перед грязеуловителем и
позади регулятора перепада давления
устанавливать ручные отсечные вентили,
чтобы иметь возможность проводить чистку
грязеуловителя и другие работы по
техобслуживанию,
либо отключать
регулятор для разгрузки рабочей мембраны
при длительных простоях оборудования.
3.2 Установка заданного перепада
давления (только для типов 42015 и 42-25)
Для контроля действующих в
технологической установке давлений, в
плюсовой
и минусовой магистралях
устанавливаются манометры.
Наблюдая за показаниями манометров в
плюсовой
и минусовой магистралях,
заданный перепад давления
устанавливается посредством
соответствующего сжатия регулирующих
пружин (16).
Если перепад давления не устанавливается,
рекомендуется вместо обоих манометров
устанавливать манометр дифдавления. 3. Эксплуатация
3.1 Ввод в эксплуатацию
Все вентили на стороне потребителя
должны быть открыты.
Вращением гайки задатчика вправо перепад
давления увеличивается, а вращением
влево – понижается.
Медленно открывать отсечные вентили,
начиная с любой стороны.
В клапанах тип 2422, имеющих компенсацию
по давлению, начиная от Ду125, следует
произвести сброс воздуха из внутреннего
пространства сильфона с помощью винта-
пробки (8). 3.3 Вывод из режима эксплуатации
Перекрыть отсечные вентили от магистрали
плюсового
давления в любой
последовательности.

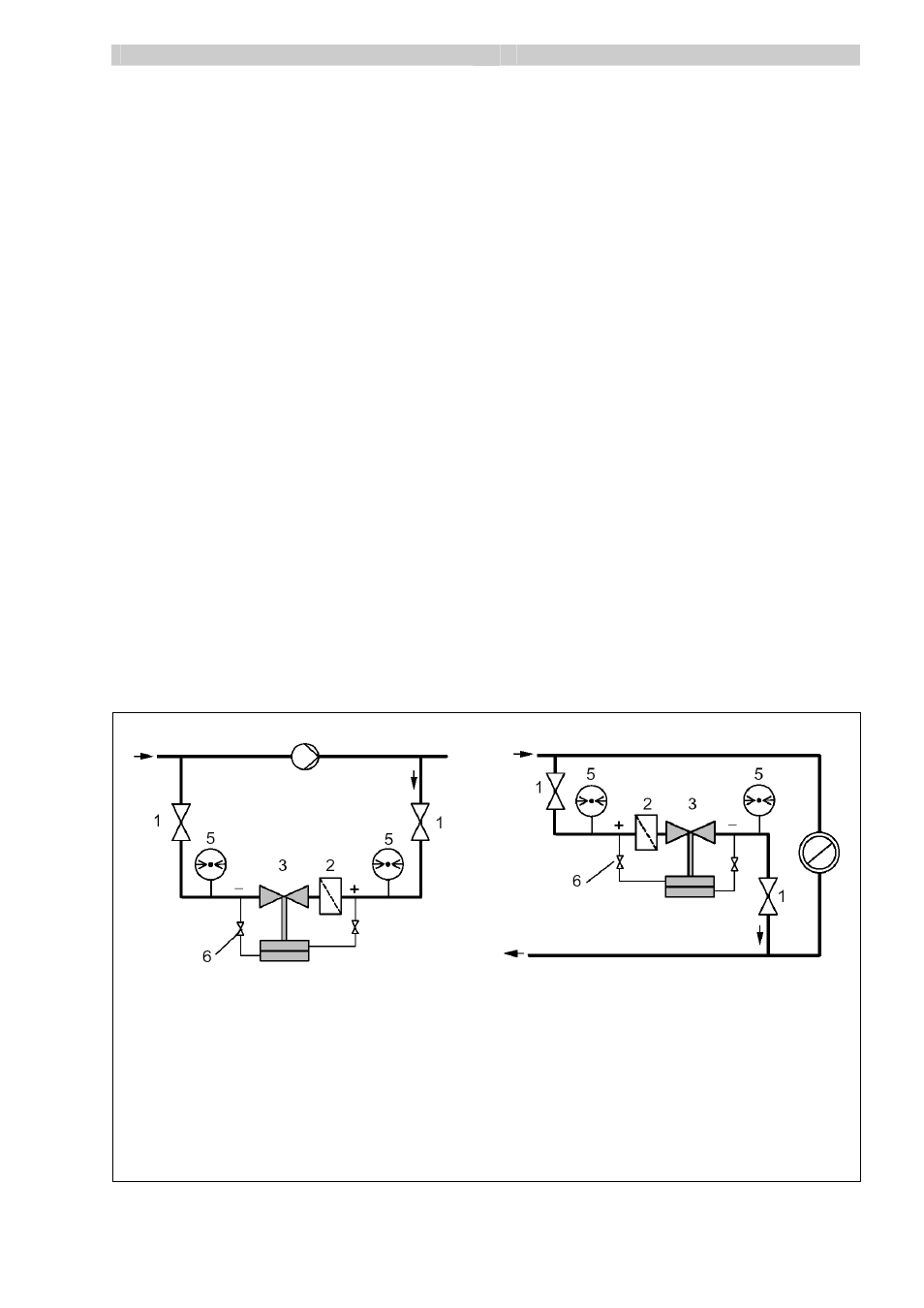

Установка в байпас циркуляционного насоса Установка в шунтирующий трубопровод домашней станции
1. Отсечной клапан
2. Грязеуловитель
3. Регулятор перепада давления
5. Манометр
6. Игольчатый дроссельный вентиль
Рис. 3 • Примеры монтажа
