EB 3005/3007 RU 2 Конструкция и принцип действия
1. Конструкция и принцип действия
Регуляторы
перепада давления
предназначены для поддержания на
постоянном уровне перепада давления
между
магистралями плюсового и
минусового давления. При этом величина
перепада
давления может быть
фиксированной или устанавливаться
вручную.
Регуляторы
состоят в основном из
регулирующего клапана с конусом и седлом
и открывающего привода с рабочей
мембраной.
Клапан
и привод поставляются в
разъединенном состоянии и должны
собираться на месте при помощи накидной
гайки.
Регулятор
состоит из:->
регулирующего клапана привода
2421 не скомпенсирован, с промежут. вставкой 2420 перепад фиксирован 42-10
2421 не скомпенсирован, с промежут. вставкой 2425 перепад задается 42-15
2422 с компенсацией давления 2420 перепад фиксирован 42-20
2422 с компенсацией давления 2425 перепад задается 42-25
Тип 42-10 Тип 42-25

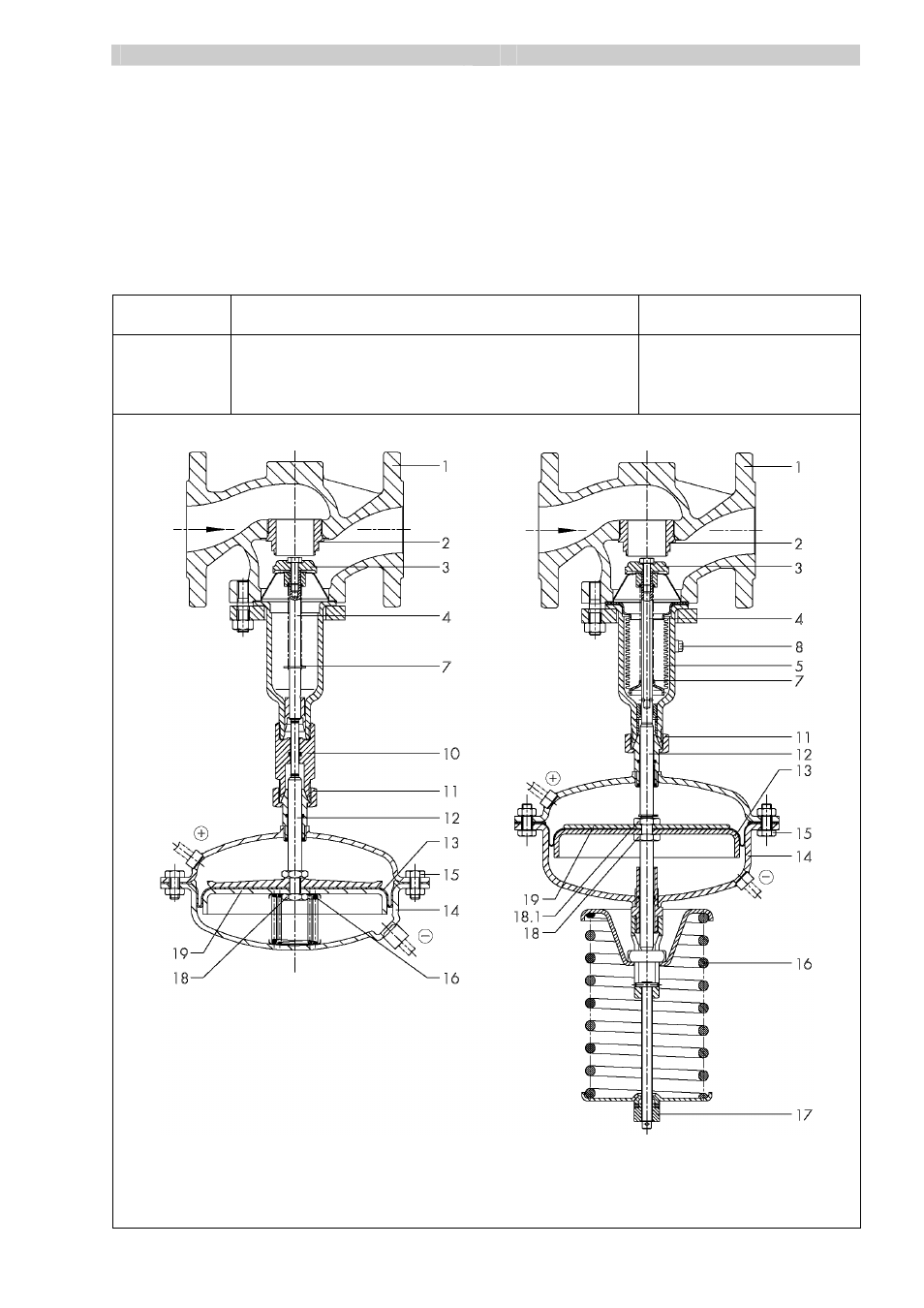

Рис. 2 • Клапаны в сечении
регулирующий регулирующий
клапан тип 2421 клапан тип 2422
регулирующий
привод тип 2425
регулирующий
привод тип 2420
1. Корпус клапана 12. Шток мембраны
2. Седло 13. Рабочая мембрана
3. Конус 14. Корпус мембраны
4. Шток конуса 15. Гайки и винты
5. Компенсирующий
металлический сильфон
16. Регулирующая пружина
17. Задатчик
7. Пружина 18. Гайка
8. Сброс воздуха (начиная
с Ду125)
18.1 Гайка
19. Тарелка мембраны
10. Промежуточная вставка
11. Накидная гайка
