Монтаж – Инструкция по эксплуатации Samson 43-7 Регулятор температуры
Страница 6
6
Монтаж
2.
Монтаж
При
монтаже
регулятора
необходимо
соблюдать
условие
,
чтобы
допустимая
окружающая
температура
не
превышала
80°C.
Для
типов
43-5
и
43-7.
Если
клапан
должен
быть
изолирован
,
то
2/3
изолирующей
трубки
(1.3)
должны
оставаться
свободны
.
2.1
Монтаж
клапана
Для
типов
43-5
и
43-7.
Клапан
следует
монтировать
в
горизонтальном
трубопроводе
с
термостатом
,
висящим
вниз
.
Для
тип
43-6.
При
температурах
до
110°C
термостат
должен
монтироваться
в
стоячем
положении
и
быть
направлен
вверх
.
Направление
потока
среды
должно
совпадать
со
стрелкой
на
корпусе
прибора
.
2.1.1
Грязеуловитель
Чтобы
приносимые
рабочей
средой
твердые
частицы
и
прочие
загрязнения
не
нарушили
безупречной
работы
регулятора
и
,
прежде
всего
,
плотности
затвора
клапана
,
перед
клапаном
следует
устанавливать
грязеуловитель
(SAMSON
тип
1
или
SAMSON
тип
2,
см
.
типовой
лист
Т
1010
и
Т
1015).
Сеточный
фильтр
грязеуловителя
должен
висеть
внизу
.
Не
забудьте
отвести
достаточно
места
в
зоне
расположения
грязеуловителя
для
проведения
,
при
необходимости
,
демонтажа
сеточного
фильтра
.

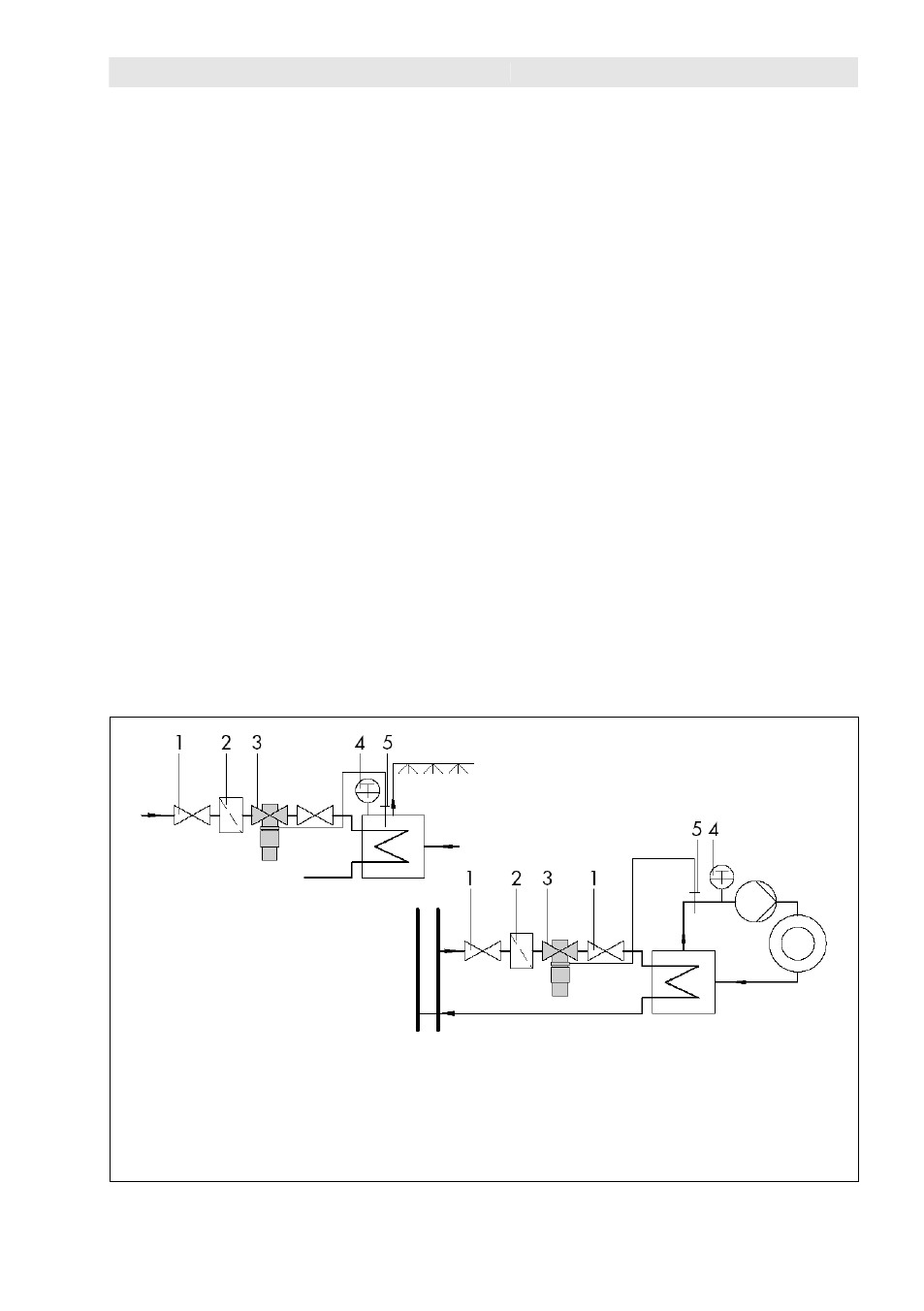

Рис
.3 •
Примеры
монтажа
регуляторов
1.
Отсечной
клапан
2.
Грязеуловитель
3.
Регулятор
температуры
4.
Термометр
5.
Датчик
температуры
Тип
43-5/-7,
установка
на
бойлере
с
паровым
обогревом
Тип
43-6,
установка
на
охладителе
ЕВ
2172 RU
