Конструкция и принцип действия
Тип 43-7 Тип 43-5
Клапан тип 2437 К Клапан тип 2435 К ( внутренняя резьба )
Рис
.2 •

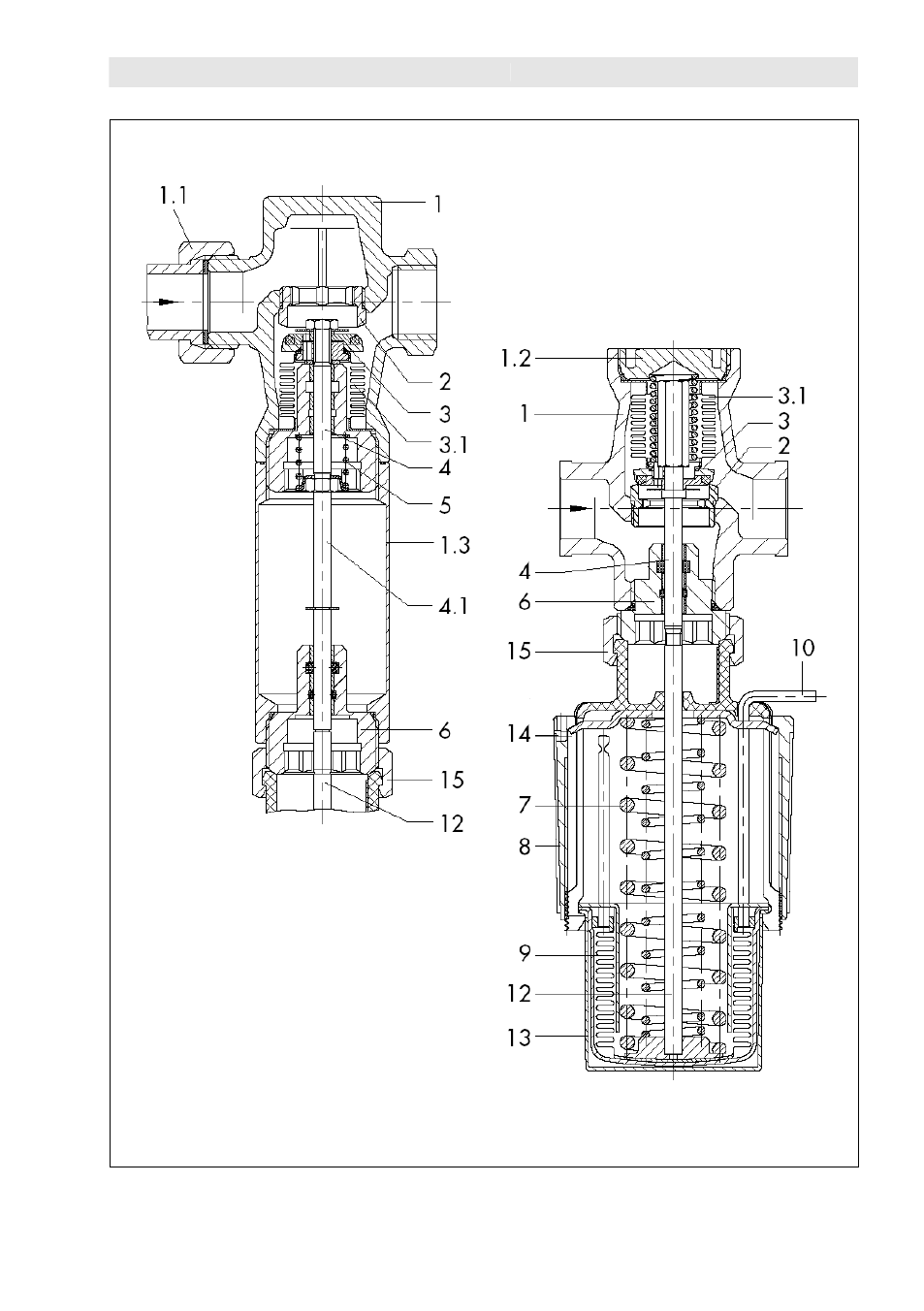

Конструкции регуляторов в разрезе
Тип 43-6
Клапан тип
2436
К
Момент затягивания
резьбы 20 Нм
1. Корпус клапана
1.1 Накидная гайка с
уплотнением и
патрубком под
приварку
1.2 Заглушка
1.3 Изолирующая
трубка
2. Седло
3. Конус
3.1 Компенсирующий
сильфон
4. Шток конуса
4.1 Штифт
5. Пружина клапана
6. Направляющий
ниппель
7. Пружина задатчика
8. Задатчик
9. Управляющий
сильфон
10. Соединительная
проводка
12. Штифт рабочего
элемента
13. Рабочий элемент
14. Пломбировочное
отверстие
15. Накидная гайка
ЕВ
2172 RU
