Инструкция по эксплуатации Samson 3260-2780 Регулирующий клапан
Страница 6
6
2.3 Клапан тип 3260-4
(привод тип 3274)
Поднять шток конуса до упора вверх и
удерживать в таком положении (вход А
закрыт).
Навинтить соединительную гайку (13) на шток
конуса до такого положения, чтобы ее головная
часть оказалась напротив мерной отметки,
расположенной на расстоянии х = 60мм от
верхней кромки рамы. В этом положении
затянуть контргайку (11).
Установить привод на раму и крепко затянуть
кольцевую гайку. Предварительно следует на
несколько мм завести шток конуса внутрь (в
направлении ”e” = втягивается).
Вытянуть вверх шток конуса с соединительной
гайкой до упора в шток привода. Установить
обе
части
муфты (7) и
соединить
шестигранными
винтами.
С
помощью
устройства ручной установки убрать внутрь до
упора
шток
привода
(подключение
А
перекрыто).
После ослабления зажима выровнять маркер
перемещения (9) по средней части муфты.
2.4 Клапан тип 3260-1 и –7
(пневматические приводы тип 3271 и 3277)
Для Ду 65 сначала установить раздельные
рамы (2) на место крепления в клапане и
зафиксировать двумя винтами.
Вставить
винт (14) с
соединительной
гайкой(13) и контргайкой (11) и закрепить
резьбовыми шпильками (14.1).
Вывести шток конуса до упора вверх и
удерживать
его
в
этом
положение
(подключение А закрыто).
Навинтить соединительную гайку (13) на шток
конуса до такого положения, чтобы мерное
деление х = 60мм от верхней кромки рамы
установилось
около
головной
части
соединительной гайки канавки на муфте. В
этом положении затянуть контргайку (11).
Установить привод на раму и крепко затянуть
кольцевую гайку.
Вытянуть вверх шток конуса с соединительной
гайкой до упора в шток привода. Установить
обе
части
муфты (7) и
соединить
шестигранными
винтами.
С
помощью
управляющего давления убрать внутрь до
упора шток привода (подключение А закрыто).
После ослабления зажимов выровнять маркер
перемещения (9) по средней части муфты.

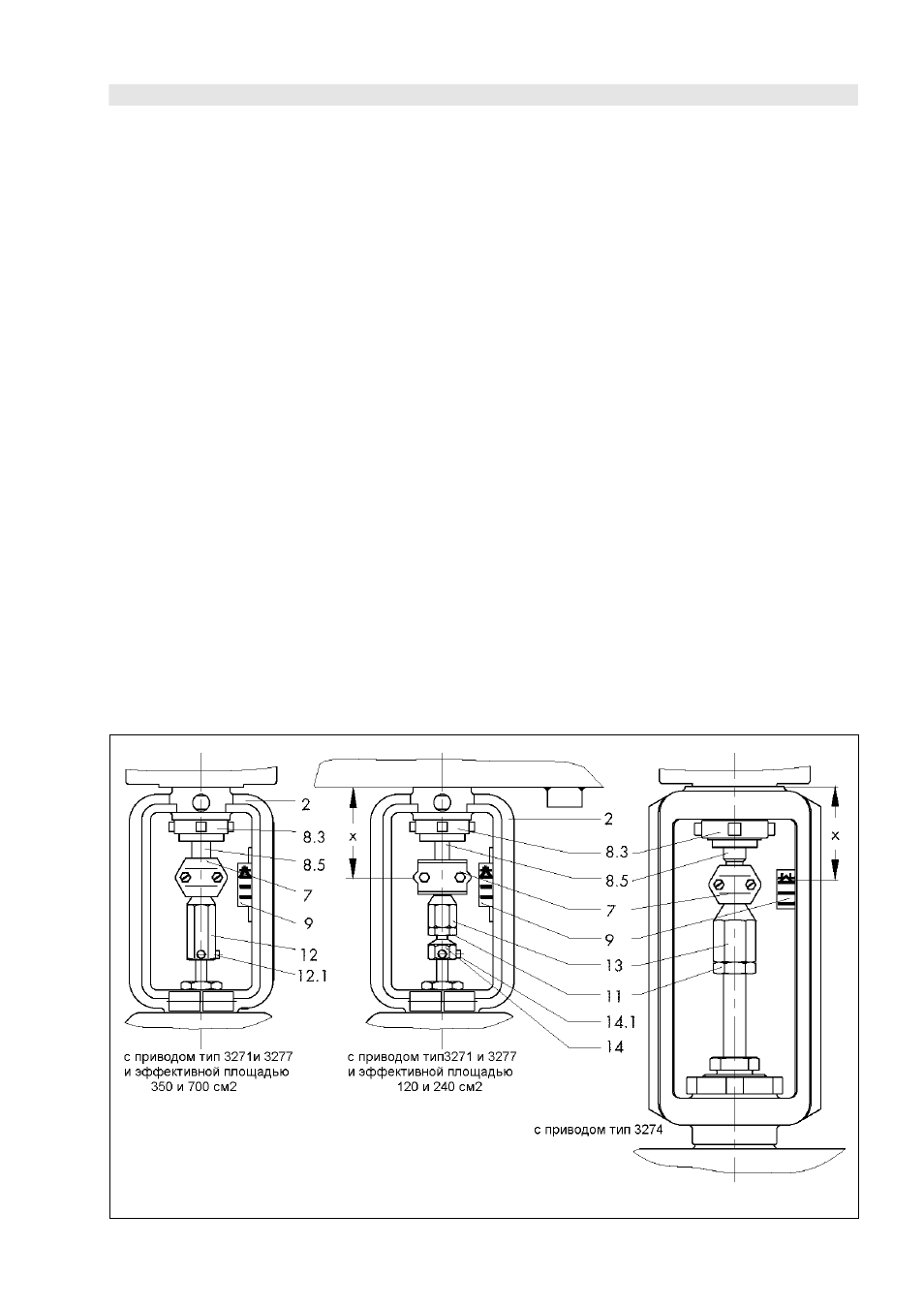

Рис. 5 • Клапан с приводом
