9
4.3 Клапан тип 3260-4 с приводом
тип 3274
Особенно при напряжении питания привода 24
В, 50 Гц следует прокладывать электрические
коммуникации достаточно большого сечения,
чтобы
обеспечить прохождение токов
необходимой величины, а также предотвратить
превышение
колебаний напряжения в
пределах более ± 10%.
Примечание.
Специальная электроника
электродвигателя при подключении,
выполненном согласно приведенной схеме,
обеспечивает
такую защиту контактов
выходного реле (например, при 3-позиционном
регулировании), что они работают при
относительно малых управляющих мощностях.
Отвинтите
боковую крышку корпуса и
проведите провода через винтовые вводы
корпуса к клеммам подключения. Выполните
подключения согласно схеме на рис. 9.
Защитную шину подключайте к отдельной
клемме защитного провода на внутренней
стенке корпуса.
Предохранитель. На плате электроники
электродвигателя располагается держатель со
стеклянным предохранителем 5 х 20мм.
При 230 В, 50 Гц = Т630 (0,63 А)*
При 110 В, 50 Гц = Т1,25 (1,25А)*
При 24 В, 50 Гц = Т6,3 (6,3А)*
*Для приводов с временем срабатывания 60с и
ходом 30мм производителем устанавливаются
более мощные предохранители.
Более
подробная информация об
электрическом приводе содержится в
«Инструкции по монтажу и эксплуатации EB
8340».

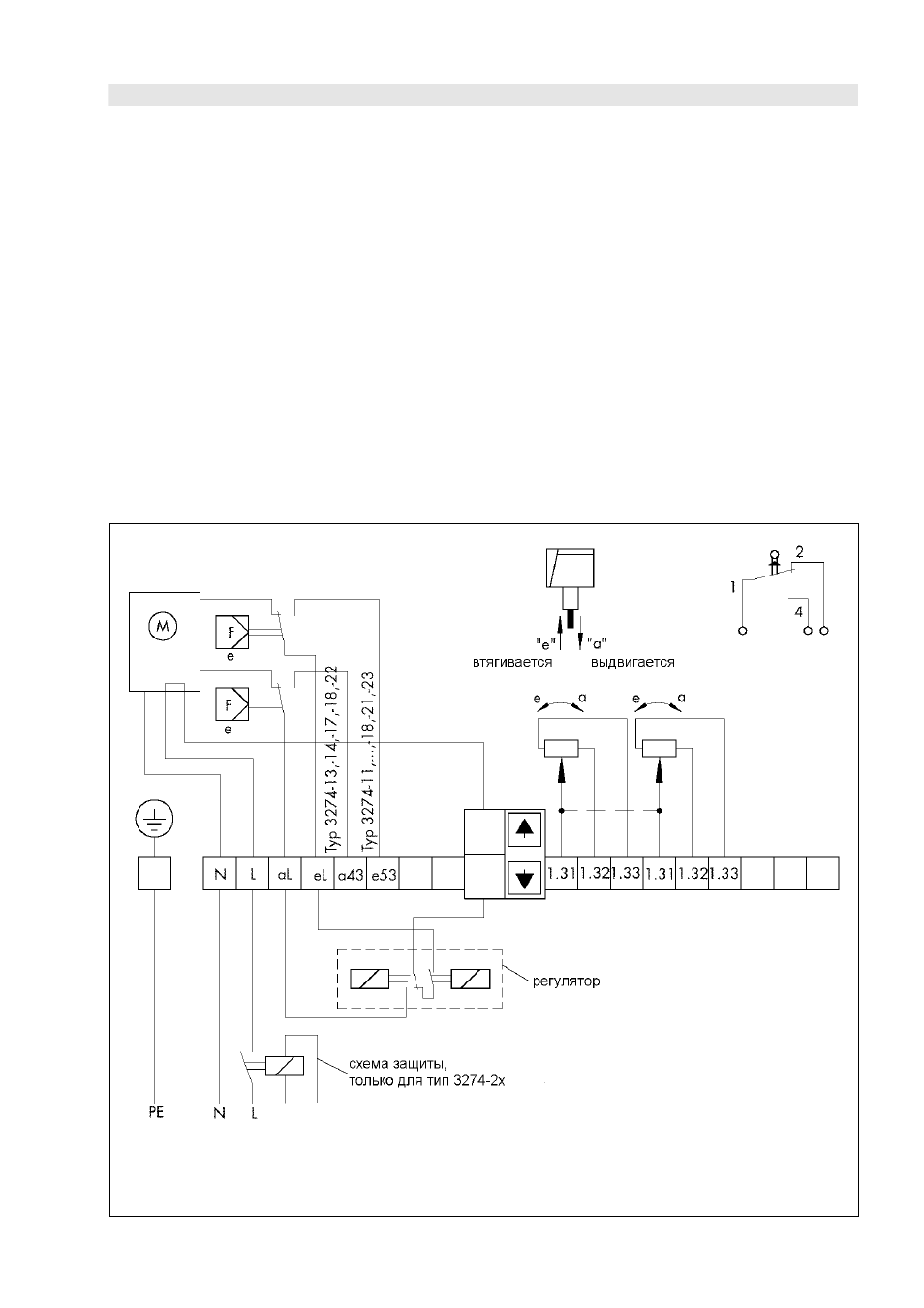

Рис. 9
Схема подключения для тип 3274 Предупреждение. Выходные реле регулятора,
предназначенные для управления привода входными
сигналами αL и eL, должны работать (соответственно
подключаться) только через клемму 81 (равные потенциалы).
