Инструкция по эксплуатации Samson 3260-2780 Регулирующий клапан
Страница 5
5
2. Соединение клапана с приводом
Если клапан и привод не были заранее
соединены производителем оборудования, их
соединение выполняется следующим образом.
2.1 Клапан тип 3260/5824 и тип
3260/2780
Привод 5824: вращением ручного дублера
убрать внутрь шток привода. Установить
привод на клапан и крепко соединить их с
помощью накидной гайки (1).
Привод 2780 с положением безопасности
«шток выдвигается»:
подать на управляющий вход давление для
того, чтобы убрать внутрь шток привода.
Установить привод на клапан и крепко
соединить их с помощью накидной гайки (1).
2.2 Клапан тип 3260-2
(привод тип 5802)
Для Ду 65 сначала установить раздельные
рамы (2) на место крепления в клапане и
зафиксировать двумя винтами.
Вывести шток конуса до упора вверх и
удерживать
его
в
этом
положение
(подключение А закрыто).
Навинтить пружинную муфту (4) на шток конуса
до такого положения, чтобы мерное деление х
= 60мм от верхней кромки рамы установилось
у маркированной канавки на муфте. В этом
положении затянуть контргайку (5). После
ослабления
зажимов
выровнять
маркер
перемещения по маркированной канавке.
Ослабить один из двух винтов (4.1), а второй
вывинтить. Передвигать шайбу (4.2) таким
образом, чтобы она охватила головную часть
штока привода.
Установить привод на раму клапана и затянуть
накидную гайку (8.3).
Нажать расцепляющую кнопку на крышке
корпуса и посредством ручного дублера
завести шток привода в отверстие пружинной
муфты.
Сдвинуть обратно шайбу (4.2) и закрепить ее
винтами (4.1).

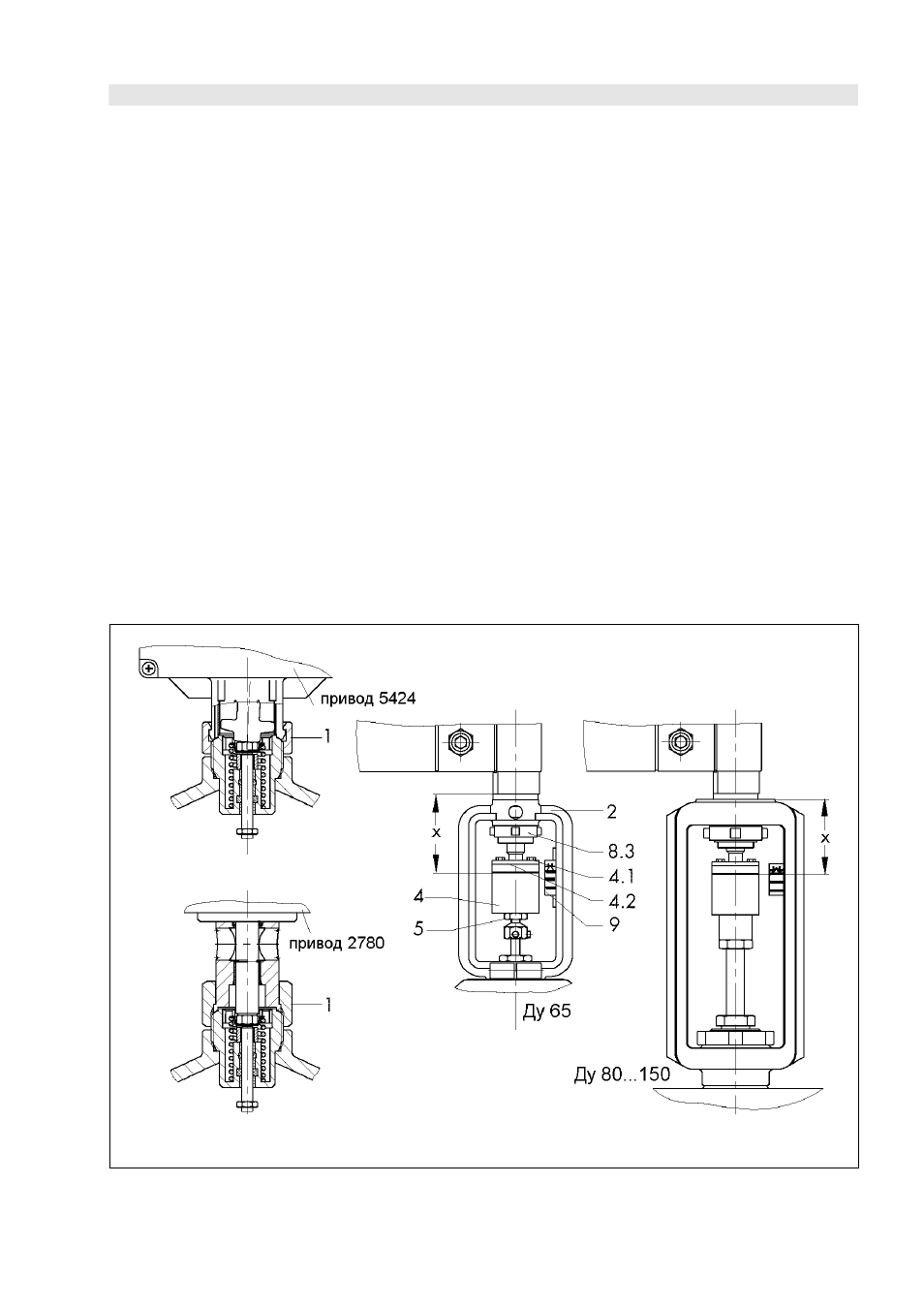

Рис. 3 • Клапан, усиленный пружинным приводом Рис. 4 • Клапан с приводом тип 5802
