Инструкция по эксплуатации Samson 6114 i_p-преобразователь

Страница 8

Advertising
background image

8

EB 6111 RU

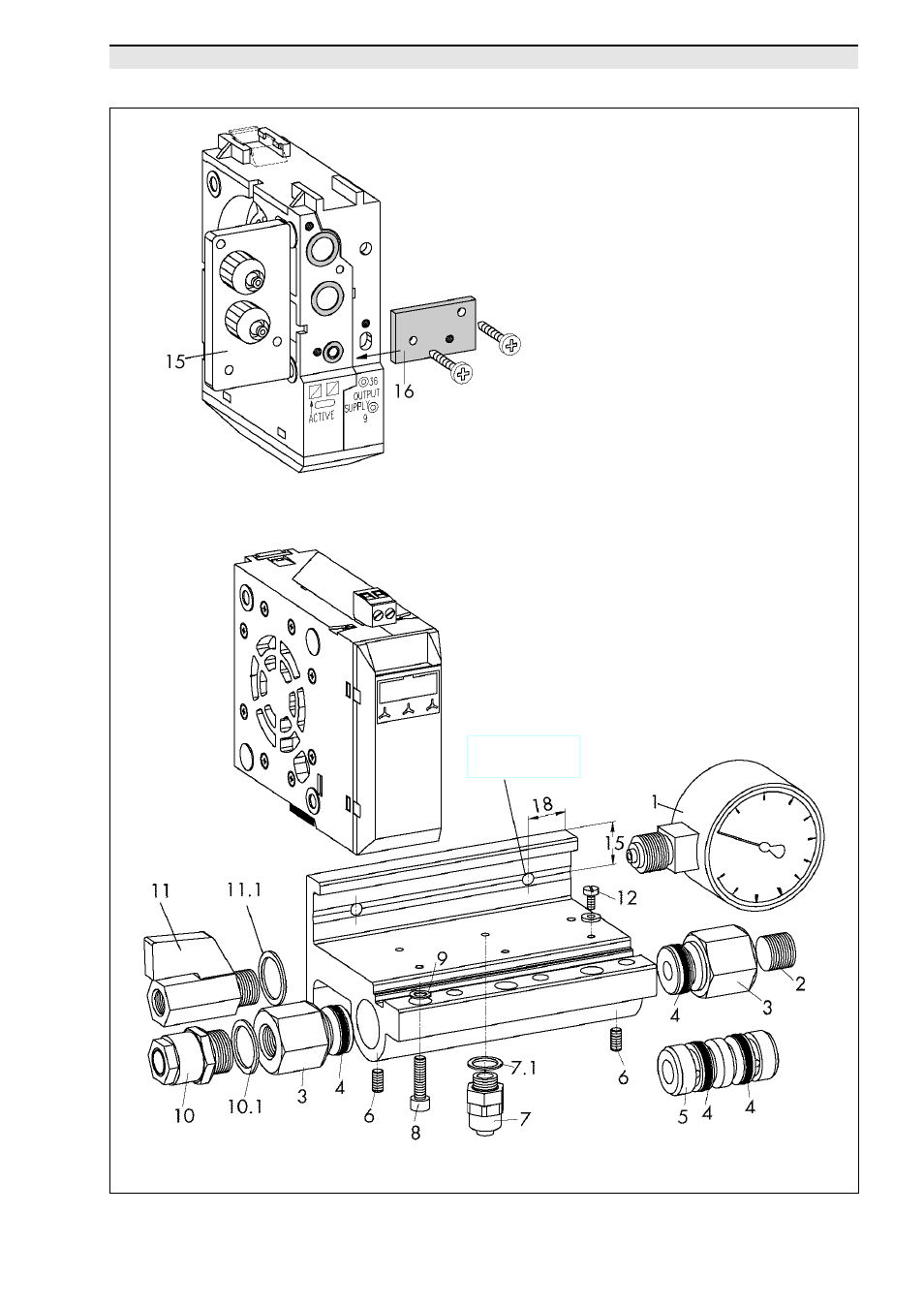

Рис. 4 • Замена соединительной платы

1 Манометр
2 Заглушка
3 Выходное подключение G ¼
4 Уплотнительные кольца
5 Соединительная втулка
6 Фиксирующий винт М4х8
7 Резьбовой штуцер выходного сигнала,
резьба G1/8,
7.1 Уплотнительная шайба
8 Цилиндрический винт М4х16
9 Круглое кольцевое уплотнение
10 Вставной штекер или штекер под
шланг для питающего давления,
резьба G¼
10.1 Уплотнительное кольцо
11 Отсечной кран
11.1 Уплотнительное кольцо
12 Винт с уплотнительным кольцом

Рис. 5 • i/p-модуль преобразователя с распределителем питающего давления

монтажное
отверстие
