4

EB 6111 RU

1.4 Принцип действия

Прибор состоит из преобразовательного
i/p-модуля и включенного после него
пневматического усилителя.
Подводимый постоянный ток «i» протекает
через

подвижную

катушку (2),

расположенную

в

поле

постоянного

магнита (3). Действующее на коромысло (1)
усилие

от

подвижной

катушки,

пропорциональное величине протекающего
тока,

уравновешивается

силой,

создаваемой

потоком

воздуха,

поступающего из сопла (7) на заслонку (6).

Давление питания (SUPPY 9) поступает в
нижнюю

камеру

пневматического

усилителя (8), а на выход прибора
(OUTPUT 36) проникает объем воздуха,
зависящий от положения мембраны (8.3)
относительно конической втулки (8.5).
Давление выходного сигнала p

A

служит

также для питания сопла (7), причем
компенсационная пружина (8.2) действует
так, чтобы даже при входном токе 0 мА
выходной сигнал составлял не менее 100
мбар.

Если входной электрический ток и
связанная с ним сила действия подвижной
катушки возрастают, то заслонка (6)
приближается к соплу (7).

Вследствие этого растет динамический
напор

и

каскадное

давление

p

K

,

образующееся

перед

дросселем

(8.4).Каскадное давление будет расти до
тех пор, пока не станет соответствовать
входному току.
С повышением каскадного давления, на
мембрану (8.3) и коническую втулку (8.5)
действует сила, направленная вниз, так,
что

приложенное

давление

питания

повышает давление выходного сигнала p

A

до тех пор, пока в мембранной камере не
установится новое состояние равновесия.
При

падении

каскадного

давления

мембрана движется вверх и освобождает
коническую втулку. Давление выходного
сигнала p

A

через коническую втулку

создает новое положение равновесия.

Отключающая электроника
В конструкции прибора на 4…20 мА
предусмотрен ползунковый выключатель,
который через отключающую электронику
позволяет сбрасывать входной сигнал до 0
мА, как только последний падает ниже
точки срабатывания 4,08мА ± гистерезис.
Этим

достигается

сброс

давления

пневматического выхода до ≈ 100 мбар для
того чтобы, например, обеспечить плотный
затвор регулирующего клапана.

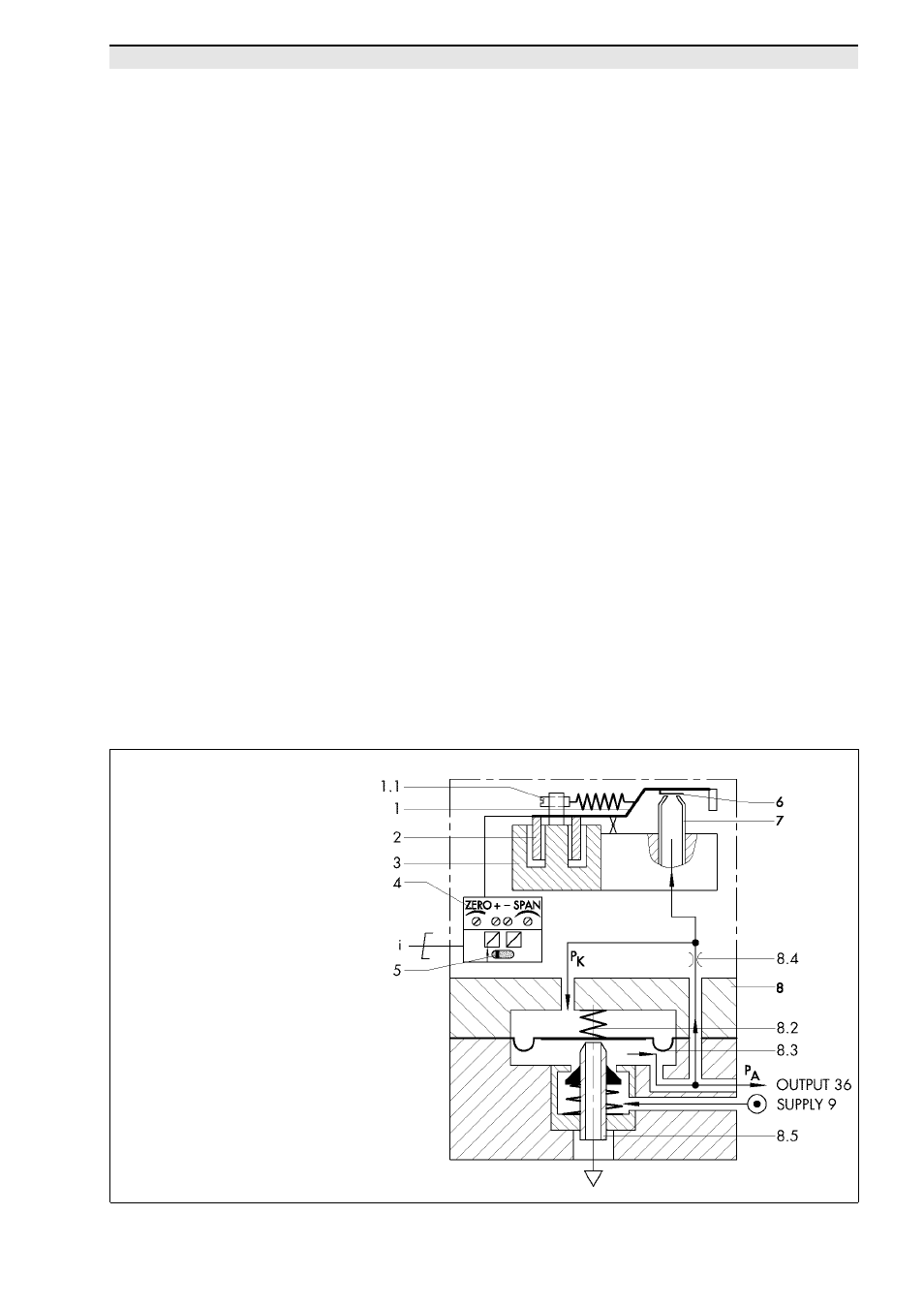

1.

коромысло

1.1 механическая установка нулевой

точки (только в исполнении 0 … 20
мА)

2

подвижная катушка

3

постоянный магнит

4

установка нулевой точки и
диапазона (отсутствует в
исполнении 0 … 20 мА)

5

ползунковый выключатель
(отсутствует в исполнении 0 … 20
мА)

6

заслонка

7

сопло

8

пневматический усилитель

8.2 компенсационная пружина
8.3 мембрана
8.4 входной дроссель
8.5 коническая втулка

Рис.2 • Принцип действия
