6 Электрические подключения
EB 8367 RU
4. Обслуживание. Установка
точки срабатывания
Тип 4744
Смонтированный на клапане сигнализатор
конечных
положений отрегулирован
производителем так, чтобы в конечных
точках рабочего хода вырабатывался
электрический сигнал.
Однако
точка срабатывания может
устанавливаться произвольно, в любом
месте в пределах рабочего хода клапана.
Важно учитывать!
Коммутация возможна, если ход клапана
при минимально возможном плече рычага
составляет 1мм, а при максимально
возможном плече рычага составляет
4мм.
Установка точки срабатывания
 Перевести клапан в положение, в
котором необходимо срабатывание
сигнализатора.
 Отвинтить крепежный винт (3) и
передвинуть концевой выключатель
(2) на рычаге (4) до срабатывания
электрической
схемы. Снова
затянуть крепежный винт.
 Выполнить перестановку плунжера
выше и ниже точки срабатывания,
контролируя ее положение. Точную
установку
выполнить
регулировочным винтом (5).
Тип 4744-2
Выполнить перестановку плунжера в
направлениях
выше и ниже точки
срабатывания. Точное положение точки
срабатывания
скорректировать
регулировочным винтом.

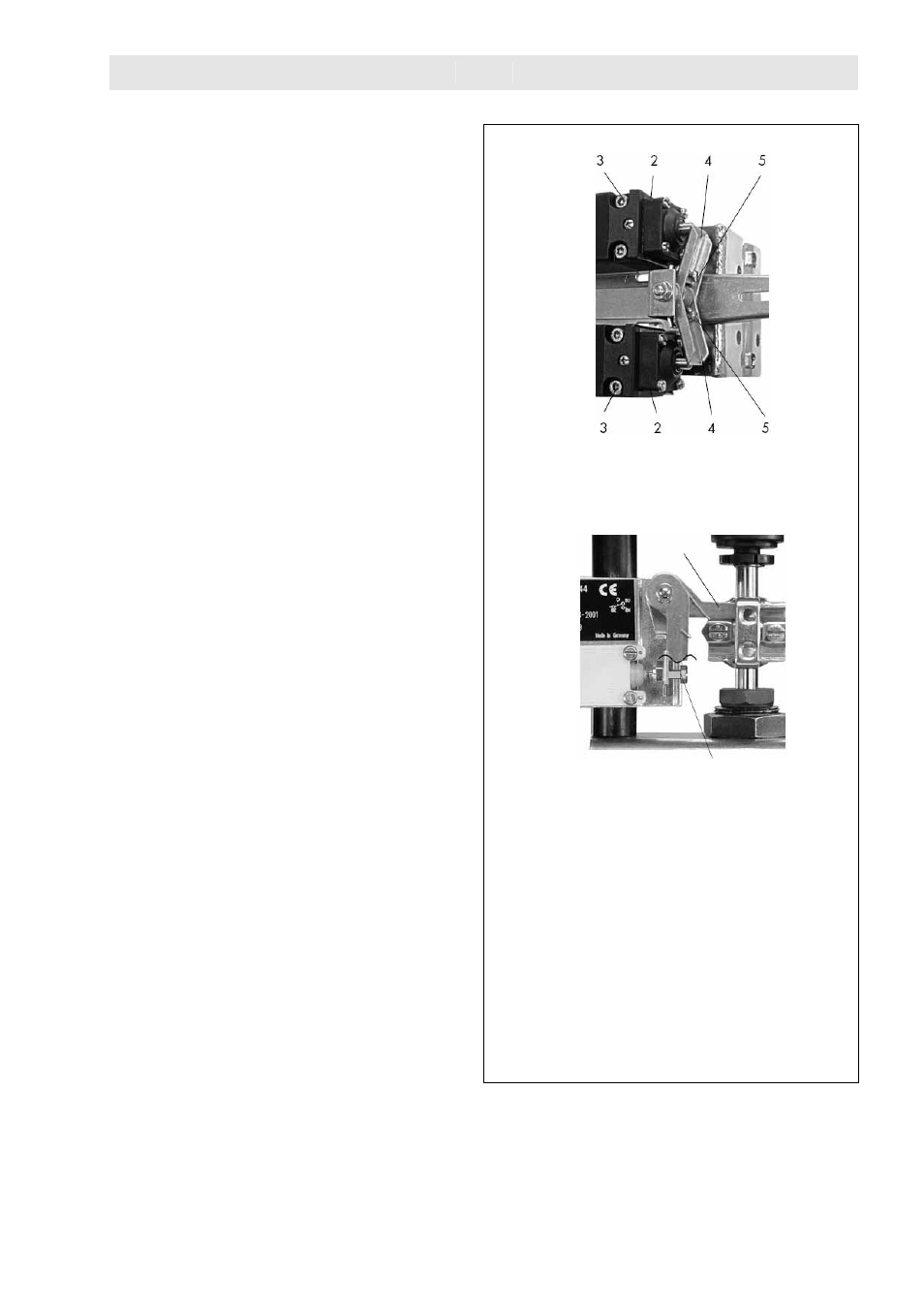

Тип 4744 с двумя граничными выключателями
регулировочный винт
Тип 4744-2
Рис.5 • Установка точки срабатывания
