Электрические подключения – Инструкция по эксплуатации Samson 4744 Сигнализатор
Страница 5
5
Электрические подключения
EB 8367 RU
3. Электрические подключения
Для электрического подключения
прибора
следует
руководствоваться
действующими
электротехническими
предписаниями
и
местными
правилами техники безопасности.
В
Германии – это VDE-
предписания и правила техники
безопасности
объединения
профсоюзов.
При установке и монтаже во
взрывоопасных зонах действуют
нормы EN 60079-14: 1997; VDE
0165
часть 1/8.98 –
«Электрические
средства
производства
для
зон
с
взрывоопасными газами»,
а также EN 50281-1-2: 1999; VDE
0165,
часть 2/11.99 -
«Электрические
средства
производства
для
зон
с
возгораемой пылью».
Тип 4744
Вывинтить крепежный винт и снять крышку
корпуса.
Подвести
провода
через
резьбовой
кабельный ввод к клеммым соединениям
согласно электрической схеме.
Тип 4744-2
Выполнить подключение клемм согласно
электрической схеме.
Черный (ВК)/синий BU) > контакт разомкнут
и
черный (ВК)/коричневый (BN) контакт
замкнут.

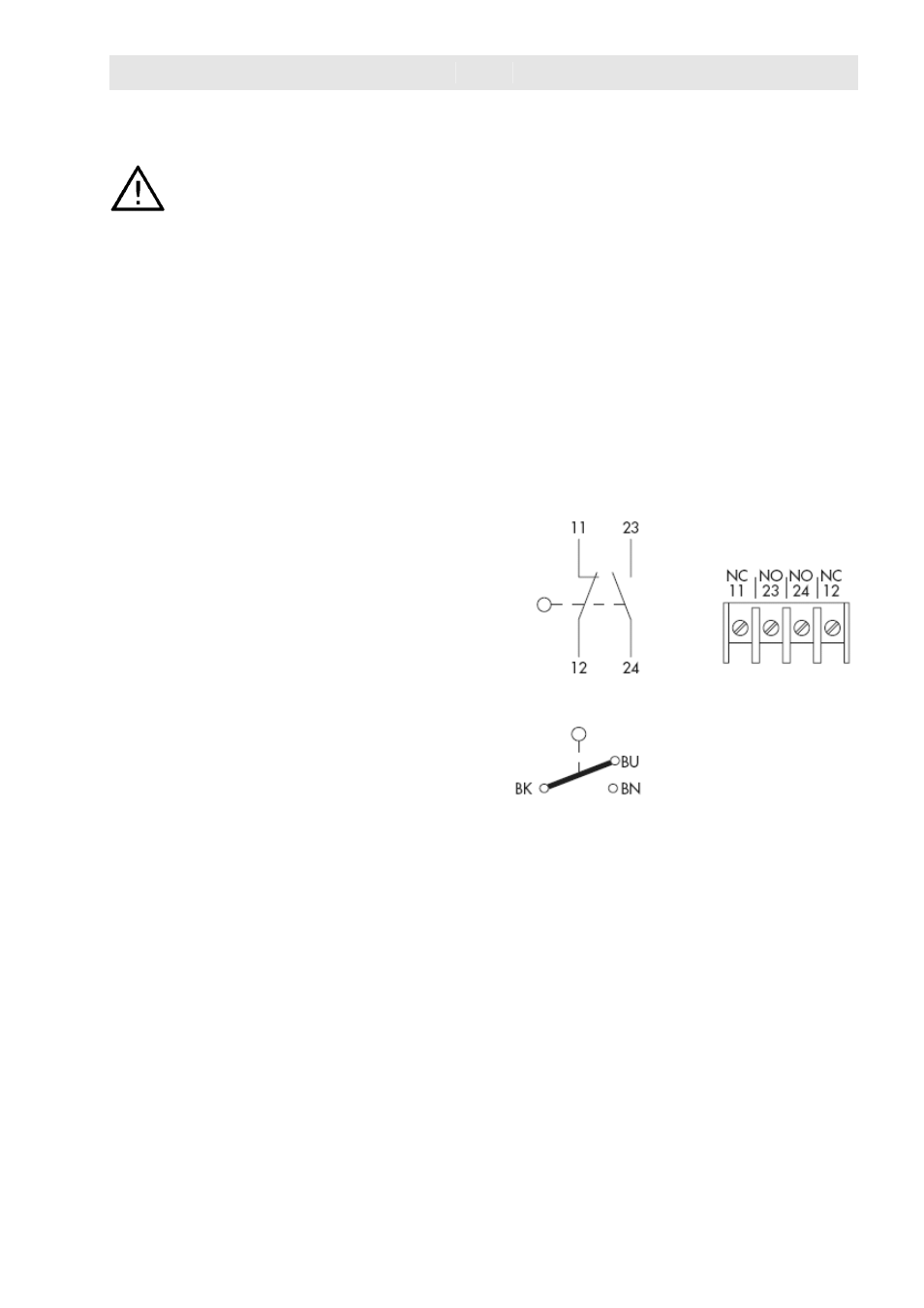

Тип 4744 Электрическая схема
подключения и клеммные
соединения (граничный выключатель
FA, сталь)
Тип 4744-2
Клеммные соединения
Рис.4 • Электрические подключения
