Установка заданного давления
Заданное давление в бар

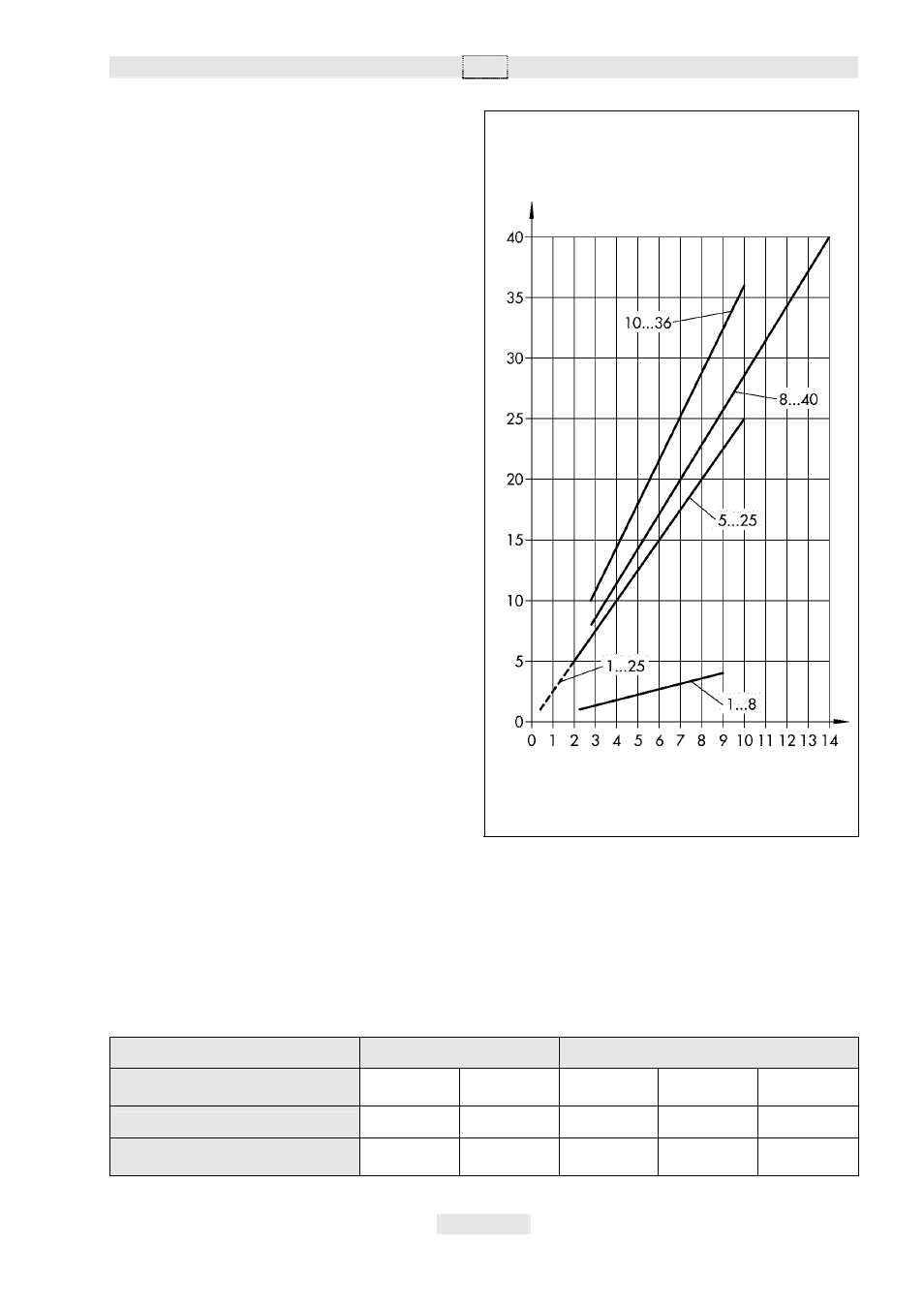

Рис.4 • Диаграмма установки заданного
давления
3.Обслуживание
3.1Установка заданного
давления
Регулятор
устанавливается
производителем на уровни давления,
приведенные
в
таблице.
Установленное
давление
можно
изменить вращением задатчика (10).
Если в присоединяемых к регулятору
трубопроводах
установлены
манометры, то необходимое давление
можно
устанавливать
напрямую,
контролируя
показания
соответствующего манометра.
При отсутствии манометров установка
давления
осуществляется
по
диаграмме.
Для более высокого уровня давления
задатчик
должен
заворачиваться
внутрь корпуса, а для более низкого
уровня давления задатчик должен
вывинчиваться из корпуса.
1. Ослабить
контргайку,
чтобы
освободить установку задатчика.
2. Определить
разницу
между
установленным
и
требующимся
давлением, а также необходимое
число
оборотов
задатчика
по
диаграмме. Повернуть задатчик на
расчетное
число
оборотов
в
направлении
повышения
или
понижения давления.
Всякое последующее изменение
уровня заданного давления может
осуществляться
также,
путем
расчета числа оборотов на основе
приведенных в таблице данных
«изменение давления на один
оборот задатчика».
3. Зафиксировать контргайкой новое
положение задатчика.
Pу40
Pу50
Диапазон заданного давления в
бар
1...25 10...36 1...8 5...25 8...40
Установлено приблизительно на
12 20 3 15 25
Изменение давления на один
оборот
2,5 3,5 1 2,5 3,5
EB 2557
