Монтаж
1. Отсечной вентиль
2. Манометр
3. Регулятор давления

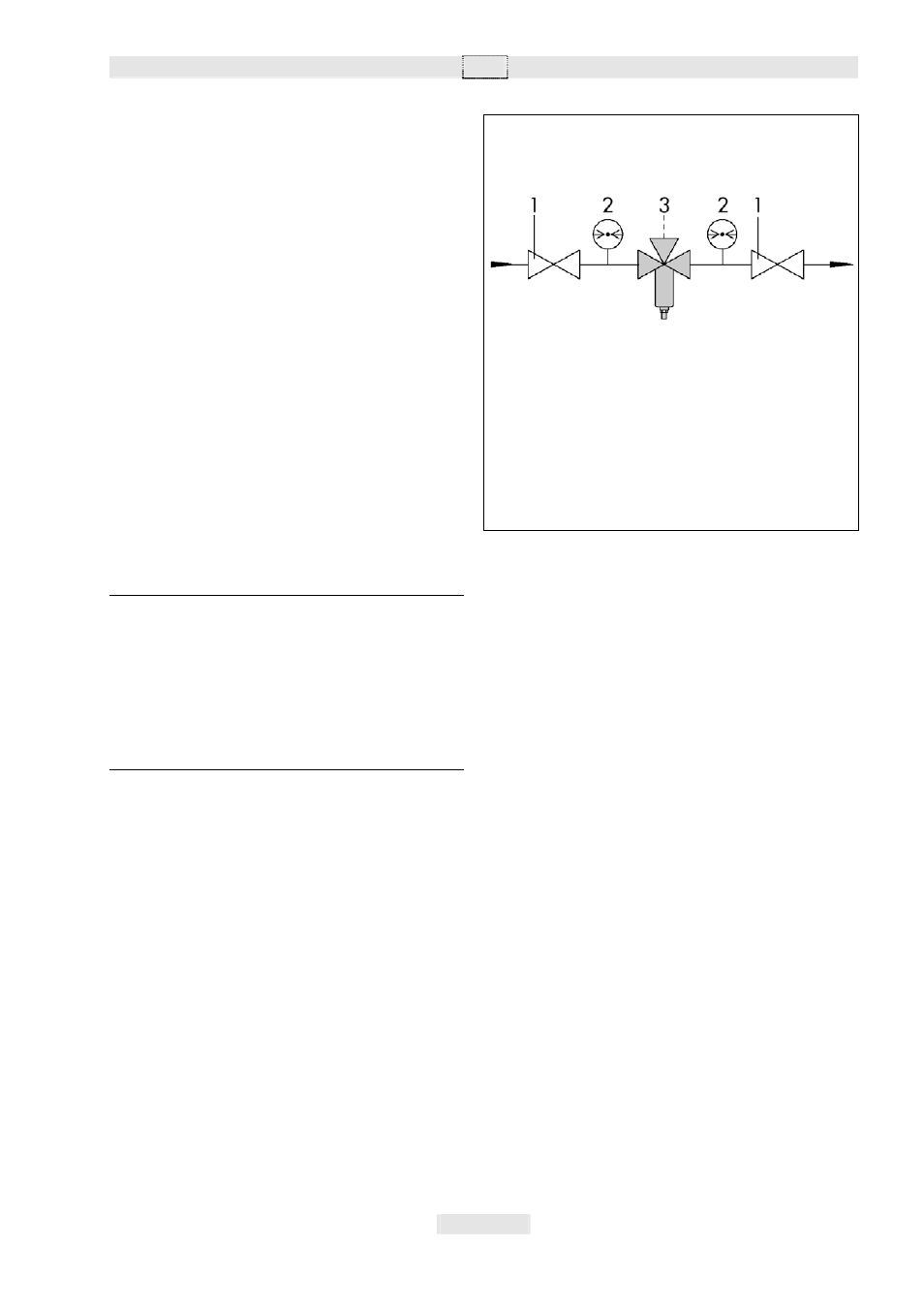

Рис.3 • Монтажная схема
2.Монтаж
2.1 Положение при монтаже
Регулятор следует монтировать в
таком
положении,
чтобы
корпус
привода висел вниз, и соблюдалось
правильное направление потока среды.
Для работы регулятора в качестве
редукционного клапана направление
потока среды от (А) к (В).
Для работы в качестве регулятора
восстановления
давления
с
функцией
предохранителя
направление потока среды от (В) к
(А).
Для работы в качестве перепускного
клапана с устройством защиты от
обратного
удара
направление
потока от (А) к (В), подключение (В)
должно быть направлено вверх.
Важно!
Следует обеспечить отсутствие
каких-либо
загрязнений
в
присоединяемых трубопроводах, т.к.
они могут нарушить безупречную
работу регулятора и, прежде всего,
плотность затвора клапана.
2.2 Отсечные вентили и
манометры
Рекомендуется перед регулятором и
после него устанавливать ручные
отсечные вентили для отключения
системы
на
случай
ремонтно-
профилактических работ и на время
длительных производственных пауз.
Для определения уровня давления
действующего в системе необходимо
перед регулятором и после него
устанавливать
контрольные
манометры.
EB 2557
