3 Конструкция и принцип действия
Тип 2357-2 (проходная конструкция) и
тип 2357-7 (угловая конструкция).
Для
реализации функции
перепускного клапана направление
потока среды всегда должно проходить
от входа (А) на выход (В). При
отсутствии давления клапан закрыт.
Действующее на подключении (А)
давление
поступает внутрь на
регулирующую мембрану (3). Усилие,
возникающее на мембране, оказывает
противодействие силе, развиваемой
напряженной пружиной задатчика. При
нарастании давления клапан будет
открываться
до тех пор, пока
давление достигнет заданного уровня.
Опционально регулятор, работающий в
качестве перепускного клапана, может
оснащаться устройством защиты от
обратного
удара (12), которое
предотвращает обратный поток среды.
Типовое испытание
В исполнении на Ру50 регулятор
проверен по типовым испытаниям TÜV
– объединения технического надзора
ФРГ.
Свидетельство об испытаниях по
запросу.
1. Корпус
2. Конус
3. Регулирующая мембрана
4. Уплотнительное кольцо
5. Тарелка мембраны
6. Шар
7. Тарельчатая пружина 8. Рабочая пружина(ны)
9. Нижняя часть корпуса
10. Задатчик
11. Контргайка
12. Устройство защиты от
обратного удара
13. Грязеуловитель

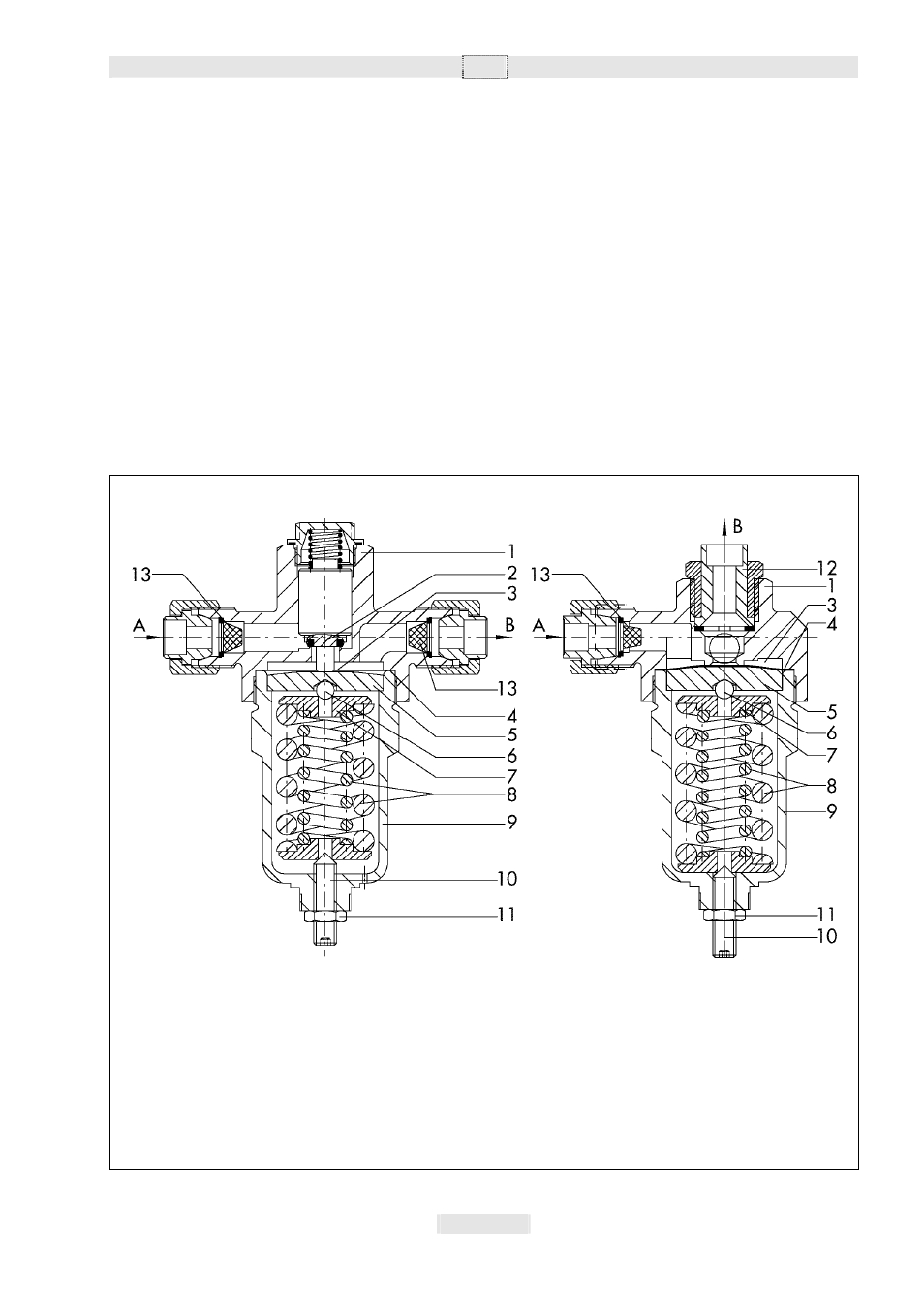

Рис.2 • Регуляторы в сечении, тип 2357-1/6 слева и тип 2357-2/7 справа
