Инструкция по эксплуатации Samson 2114-2418 Перепускной клапан
Страница 2
Подлежащая регулированию среда про-
ходит по направлению стрелки через
клапан между седлом (2) и затвором (3).
Позиция штока клапана определяет по-
ток среды и тем самым соотношение
давлений в клапане. Подпорное дав-
ление передается через трубопровод
управления (19) на рабочую мембрану
и преобразуется в перестановочное
усилие. Это перестановочное усилие
служит перестановке штока клапана в
зависимости от силы управляющих пру-
жин (11). Сила пружин регулируется
задающим устройством (13).
Регулирующие клапаны имеют раз-
грузочный сильфон (5), внешняя сторо-
на которого подвергается воздействию
подпорного давления, а внутренняя –
пониженного. Благодаря этому проис-
ходит компенсация сил, возникающих
на штоке клапана из-за подпорного и
пониженного давлений.
2
1
2
3
4
5
6
7
8
9
17
16
11
13
20
21
6.1
19
6.2
18
15
14
1
Корпус клапана
2
Седло
3
Затвор
4
Шток затвора
5
Разгрузочный сильфон
6
Корпус сильфона
6.1 Вентиляционный винт
6.2 Вентиляционный винт
7
Накидная гайка
8
Верхняя штанга мембраны
9
Регулирующая мембрана
11 Регулирующие пружины
13 Задающее устройство
14 Нижняя штанга мембраны
15 Винты, гайки
16 Гайка
17 Диск мембраны
18 Соединение трубопровода
управления, в случае необ-
ходимости с дроссельным
резьбовым соединением
19 Трубопровод управления
20 Компенсационный сосуд
(при температурах свыше
150 °С и наличии пара)
21 Заглушка

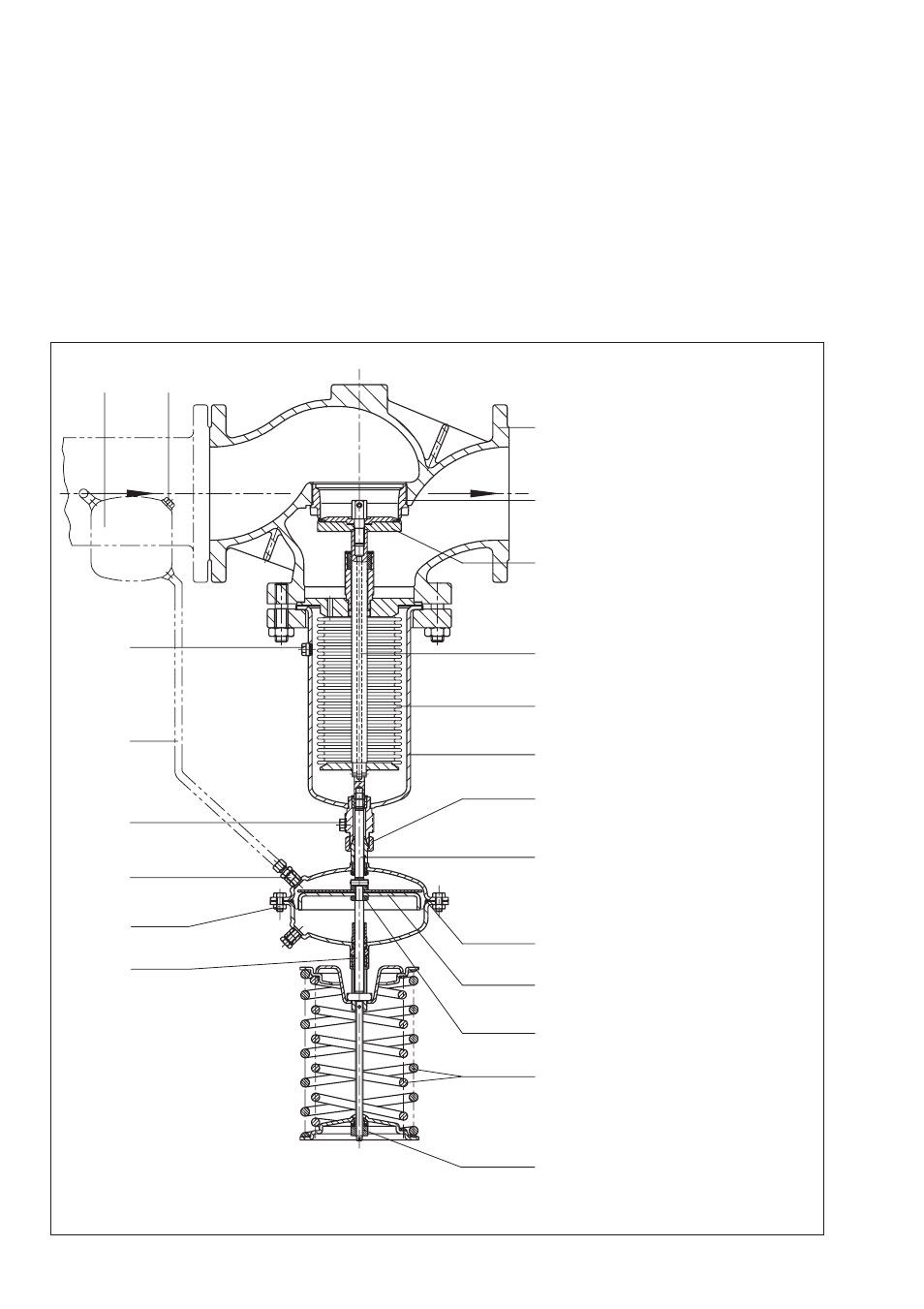

Рис. 2
⋅
Перепускной клапан в разрезе
