2. Установка
2.1 Сборка
Сборка клапана и привода может осу-
ществляться до и после установки регу-
лирующего клапана на трубопроводе.
Ру 15 до 100
Соедините сервопривод с помощью на-
кидной гайки (7) с корпусом сильфона
(6) клапана. Проследите за тем, чтобы
соединение трубопровода управления
(18) было установлено на стороне под-
порного давления.
Ру 125 до 250 – Внимание !
Штанга мембраны и шток затвора
должны быть соединены друг с другом
винтами!
При последующем монтаже регулиру-
ющего клапана и привода необходимо
проверить, подходят ли они друг к дру-
гу конструкционно:
На конце штока затвора регулирую-
щего клапана должно иметься резьбо-
вое отверстие.
В тех конструкциях клапанов, которые
предусмотрены для присоединения тер-
мостата (температурный регулятор типа
4), ввинчен резьбовой ниппель – его
необходимо удалить! На конце штанги
мембраны сервопривода должна на-
ходиться резьбовая цапфа! Модифи-
кации без этой цапфы использовать
нельзя.
Насадите привод на верхнюю часть
клапана и осторожно завинчивайте его
до упора, затем поверните назад мак-
симум на один оборот.
Удерживая привод, прочно привинтите
его посредством накидной гайки (7) к
корпусу сильфона.
Обращайте внимание на правильное
положение соединения трубопровода
управления по отношению к стороне
нахождения подпорного давления.
2.2 Расположение при монтаже
Встраивайте перепускной клапан в го-
ризонтально располагающийся трубо-
провод таким образом, чтобы серво-
привод свешивался вниз.
При выборе места монтажа обращайте
внимание на то, чтобы после его за-
вершения доступ к регулятору не был
затруднен.
Регулятор должен монтироваться без
нагрузки, в случае необходимости ук-
репите трубопровод стойками вблизи
соединительного фланца.
Никогда не крепите стойки на кла-
пане или сервоприводе!
Перед монтажом регулятора следует
тщательным образом промыть водо-
провод с тем, чтобы части герметиза-
ции, переносимые средой, образую-
щийся при сварке грат и другие виды
загрязнений не могли повлиять на его
безупречную работу и прежде всего на
герметичность подключения.
Перед перепускным клапаном надо в об-
язательном порядке установить грязе-
уловитель (фирмы «САМСОН», тип 2).
3
1
2
3
4
5
6
7

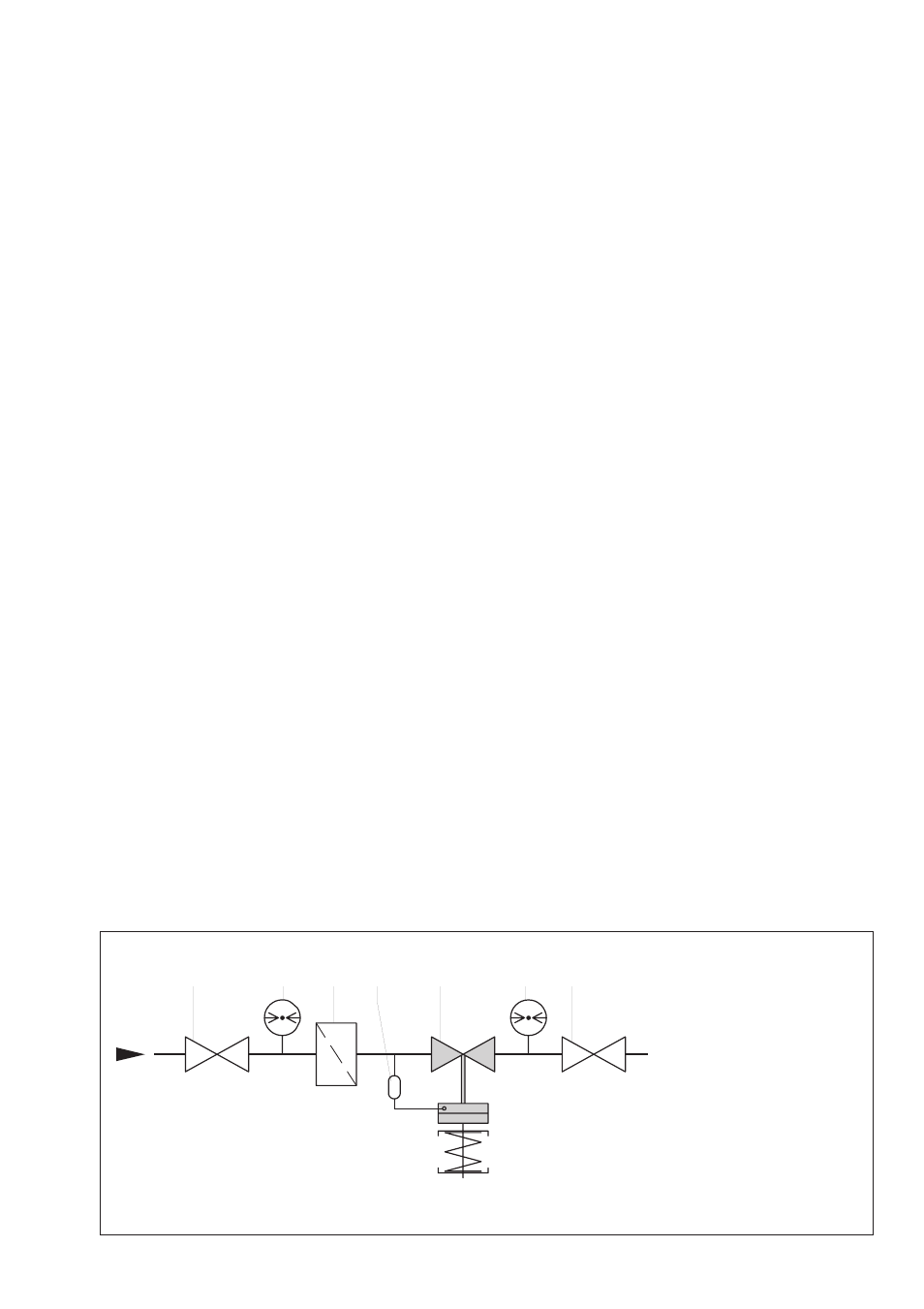

1 Запорный клапан
2 Манометр для подпор-
ного давления
3 Грязеуловитель
4 Компенсационный сосуд
5 Перепускной клапан
6 Манометр для понижен-
ного давления
7 Запорный клапан
Рис. 3
⋅
Образец монтажа.
