Инструкция по эксплуатации Samson 3323 Трёхходовой клапан
Страница 9
Advertising
7. Контрольные запросы в адрес из-
готовителя
(указывать при запросах)
–
типовое обозначение и номер заказа
(указаны на типовой табличке)
–
номер фабриката, номинальный
диаметр и исполнение клапана
–
давление и температуру проточной
среды
–
расход в м
3
/ч
–
номинальный сигнальный диапазон
(диапазон регулирования давления)
(например, от 1,4 до 2,3 бар) для
пневматического привода)
–
монтажный черт¸ж
9

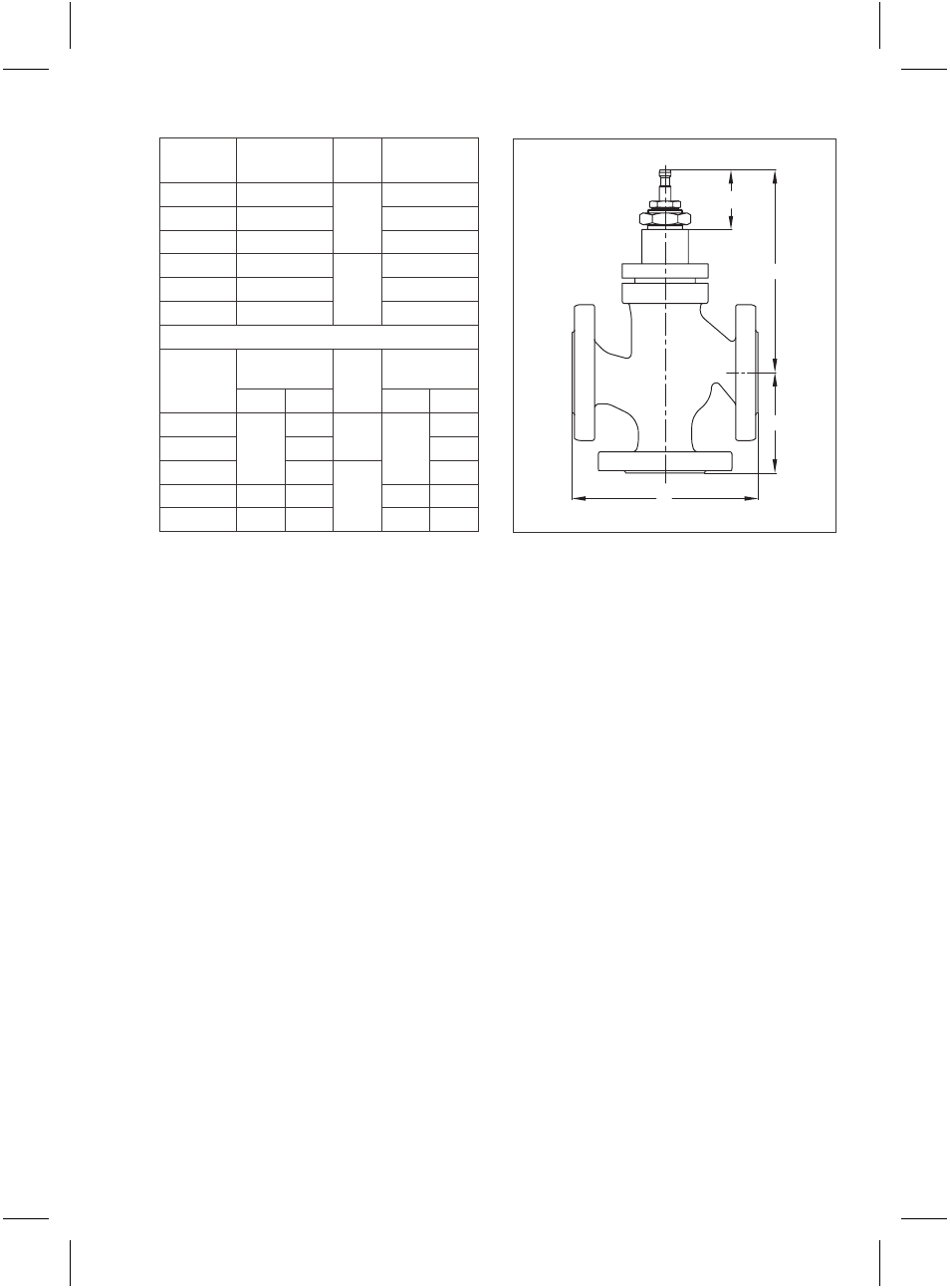

6. Габариты
DIN
DN (ìì)
L
ìì
H
ìì
H2
ìì
15
130
175
70
20
150
80
25
160
85
32
180
180
100
40
200
105
50
230
120
ANSI
DN
(в дюймах)
L (в дюймах)
класс
H
(в дюй-
мах)
Н2 (в дюймах)
класс
150
300
150
300
1
/
2
″
7,25
300
6,9
3,62
3,76
3
/
4
″
7,62
3,82
2
″
7,75
7,1
3,88
1
1
/
2
″
8,75
9,25
4,37
4,63
2
″
10,00 10,50
5,00
5,26
50(1.96)
H
H2
L
Клапан
закрыт
