Инструкция по эксплуатации Samson 3323 Трёхходовой клапан
Страница 2
1. Устройство и способ действия
Тр¸хходовой клапан типа 3323 построен
по блочно модульному принципу, и его
можно комбинировать с пневматиче-
скими или электрическими приводами
•
с сервоприводом типа 3372-01хх для
пневматического клапана V2001-PP
или
•
с сервоприводом типа 3372-03хх для
электропневматического
клапана
V2001-IP или
•
с сервоприводами типа 5824 или типа
5802 для электрических сервоклапа-
нов V2001-Е1 и V2001-Е2
В зависимости от расположения конуса
тр¸хходовой клапан действует как
смеситель или распределитель.
У смесительных клапанов смешива-
емые среды вводятся в А и В. Общий
поток вытекает из АВ.
У распределительных клапанов среда
вводится в АВ, а раздельные потоки
вытекают из А и В.
Проток от А или В в направлении АВ
зависит от высвобождаемой площади
между с¸длами и конусами.
Перестановка конуса (3.1, 3.2) произ-
водится при изменении сигнала управ-
ления, воздействующего на привод.
Шток конуса уплотн¸н при помощи
сальникового уплотнения из PTFE (4.2)
с пружиной и связан со штоком при-
вода (8.1) при помощи муфты (7).
2
8.1
8.2
7
6
5
1.1
5.1
1.2
2.1
AB
A
10.1
3.1
4.1
4.3
4.2
5.3
9
10.2
3.2
10.3
9.2
9.1
B
B
2.2
1
9.2
9.1
3.2
2.2
2.1
10.1
10.2
10.3
3.1
9

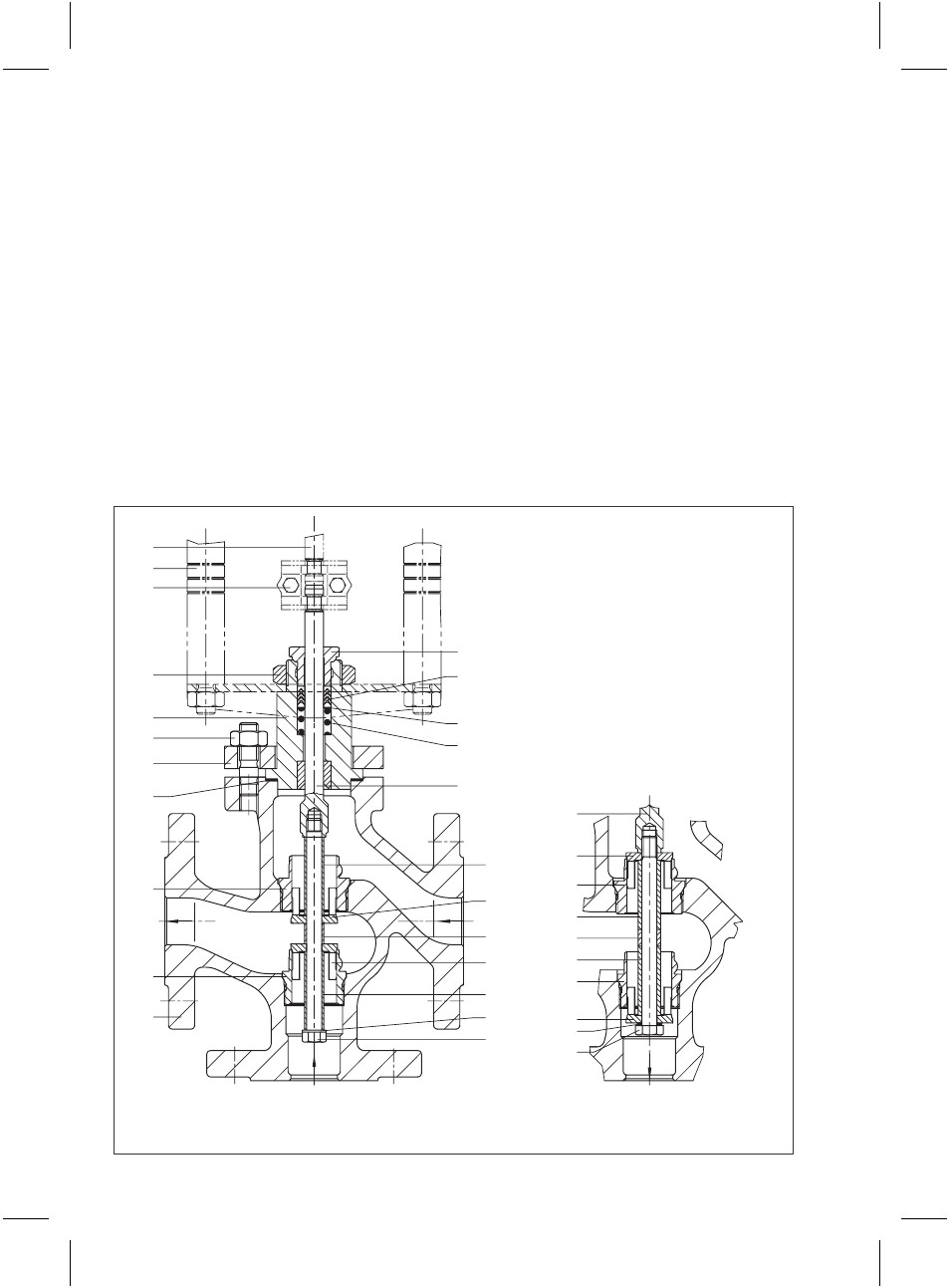

Рис . 2 · Смеситель в разрезе
1
корпус клапана
1.1 гайки
1.2 кольцевое
уплотнение
2.1 верхнее седло
2.2 нижнее седло
3.1 верхнии конус
3.2 нижнии конус
4.1 пружина
4.2 набивка сальника
4.3 шайба
5
верхняя часть клапана
5.1 фланец
5.3 втулка сальника
Рис. 2.1 · Расположение конуса в
распределительном клапане
6
гайка
7
муфта
8.1 шток
привода
8.2 стержневая
рама
9
шток конуса
9.1 винт
9.2 шайба
10.1 втулка
10.2 втулка
10.3 втулка
