2. Монтаж
Если со стороны изготовителя техноло-
гического оборудования имеются от-
дельные указания по монтажу, то их сле-
дует, безусловно, учитывать в работе.
Возможны также уточнения у произво-
дителя оборудования.
2.1 Монтаж регулирующего
клапана
При выборе места установки следует
обращать внимание на то, чтобы по за-
вершении монтажа оборудования обе-
спечивался свободный доступ к прибору.
Важно! Категорически запрещается
устанавливать регулятор темпера-
туры между редуктором давления и
датчиком редуцированного давления.
Перед монтажом регулятора темпе-
ратуры необходимо тщательно про-
мыть трубопровод.
Перед регулирующим клапаном следует
устанавливать грязеуловитель (гл. 2.1.1),
т.к. при его отсутствии различные твер-
дые частицы, сварная окалина и дру-
гие загрязнения, увлекаемые рабочей
средой, могут нарушить нормальную
работу клапана и, прежде всего,
плотность его затвора.
Важно! Регулирующий клапан следует
монтировать подключением рабочего
элемента вертикально вниз в горизон-
тальной ветви трубопровода.
Для тип 1u и тип 4u (только до Ду 80)
возможен монтаж с подключением ра-
бочего элемента, расположенным вер-
тикально вверх.
Направление потока среды должно сов-
падать с направлением стрелки на кор-
пусе клапана. Корпус клапана должен
быть установлен в трубопроводе без
механических напряжений.
При необходимости вблизи от места
монтажа клапана под трубопроводом
можно устанавливать опоры но не под
клапан.
Паропроводы по направлению к клапа-
ну следует прокладывать с небольшим
подъемом, а позади клапана – с не-
6
EB 2111/2112/2113/2121/2123 RU
Монтаж

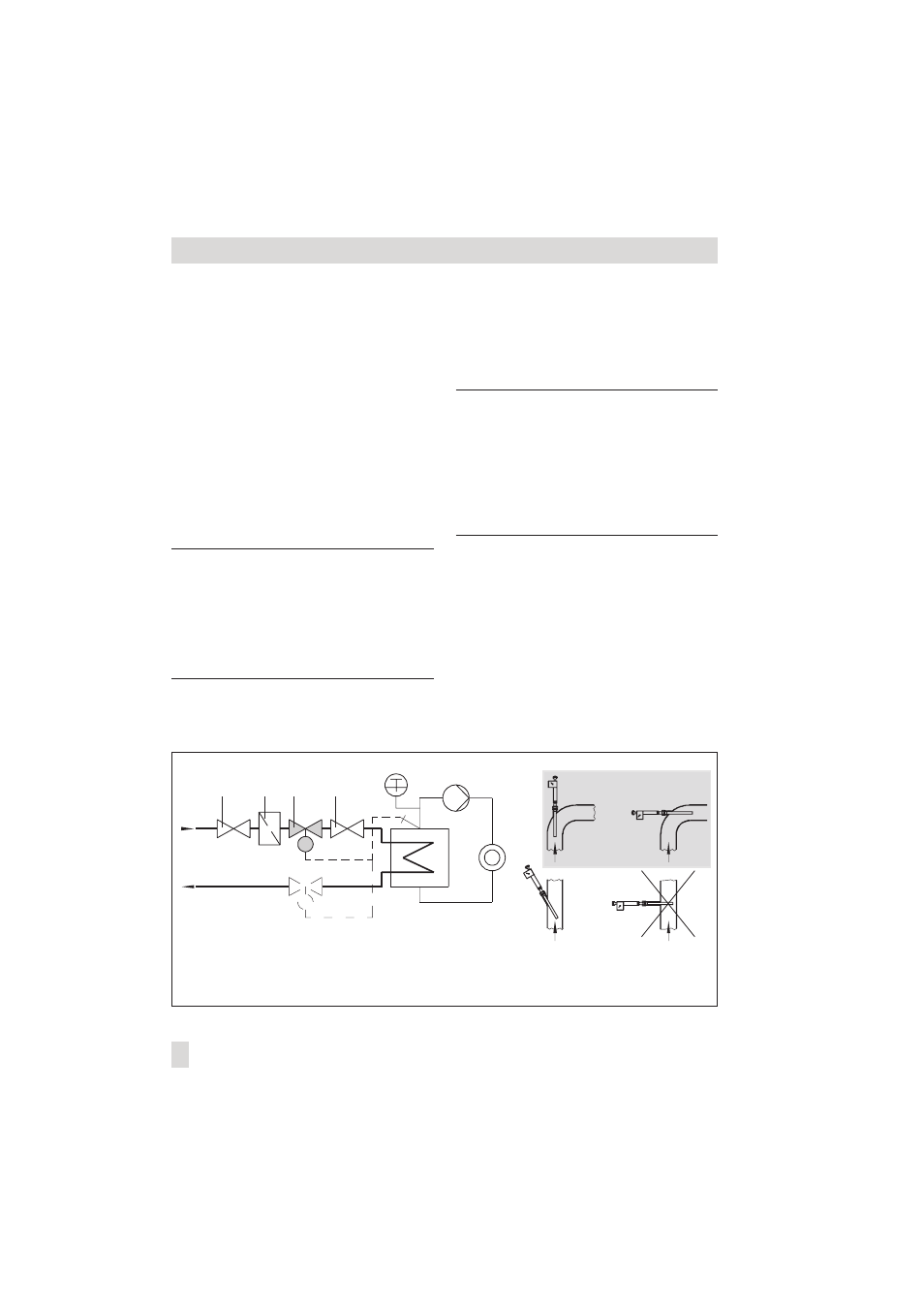

Рис. 3 · Пример монтажа тип 1 или тип 4 на теплообменнике в прямом или обратном трубо-
проводе; особенности монтажа датчика
3
2
1
3
Монтаж датчика
Правильно
1 Регулятор температуры
2 Грязеуловитель
3 Запорный вентиль
Только в исключитель-
ных случаях
Не правильно
