Страница 11
Внимание!
При дополнении уже имеюще-
гося оборудования, обязательно
убедиться, что данная часть
оборудование находится без
давления и при необходимости
освобождено от рабочей среды.
При наличии высокой темпера-
туры оборудования необходимо
дождаться ее снижения до тем-
пературы окружающей среды.
1. Установить задатчик на максималь-
ную температуру, для того чтобы
штифт рабочего элемента освобо-
дил в клапане шток плунжера.
2. Отвинтить рабочий элемент.
3. Привинтить на корпус клапана удли-
нительную насадку, а затем снова
закрепить рабочий элемент.
4. Установить заданную температуру
согласно гл. 3.1.
4.2 Промежуточная насадка
Монтаж между клапаном и рабочим эле-
ментом.
Она защищает рабочий элемент термо-
стата от давлений свыше 16 бар, и
отсекает агрессивную среду при испол-
нении клапана из легированной стали от
рабочего элемента из цветных метал-
лов; предохраняет от вытекания среду
из клапана при смене термостата. При
исполнении 1 шпиндель (2) с уплотне-
нием защищает рабочий элемент от
среды в клапане. Исполнение 2 уплот-
нением служит сильфон. При монтаже
следовать указаниям, приведенным в
гл. 4.1.
EB 2111/2112/2113/2121/2123 RU
11
Установка дополнительного оснащения

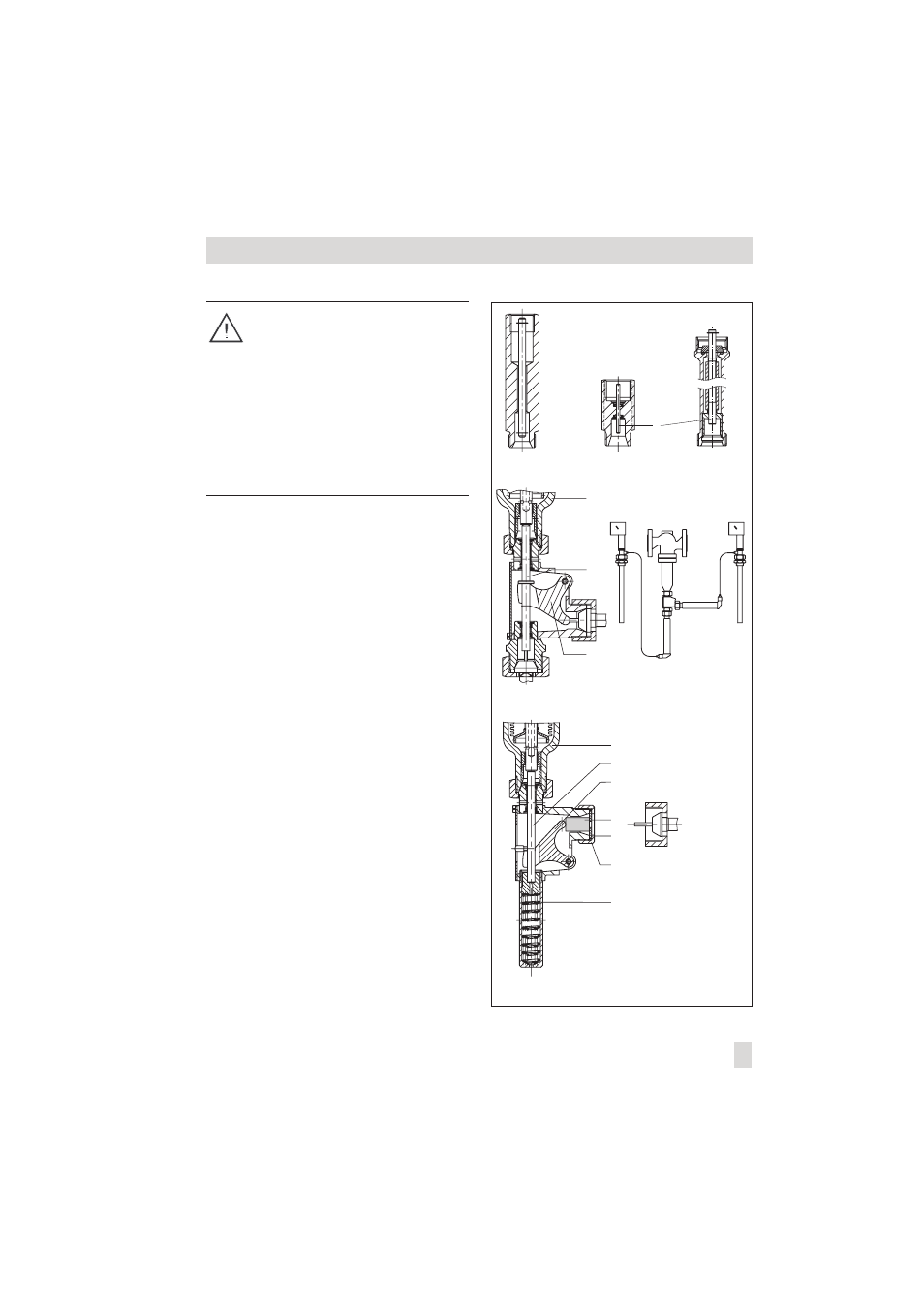

Рис. 5 · Дополнительное оснащение
2
1
3
4
1
3
4
5
6
7
8
1
Устройство обратного хода
Двойное подключение
Удлинительная насадка
(температура)
1 Клапан
2 Шпиндель
3 Шток
4 Рычаг
5 Деревянный палец
6 Шайба
7 Накидная гайка
8 Пружина
Промежуточная
насадка (давление)
С уплотнитель-
ными кольцами
С сильфонным
уплотнением
