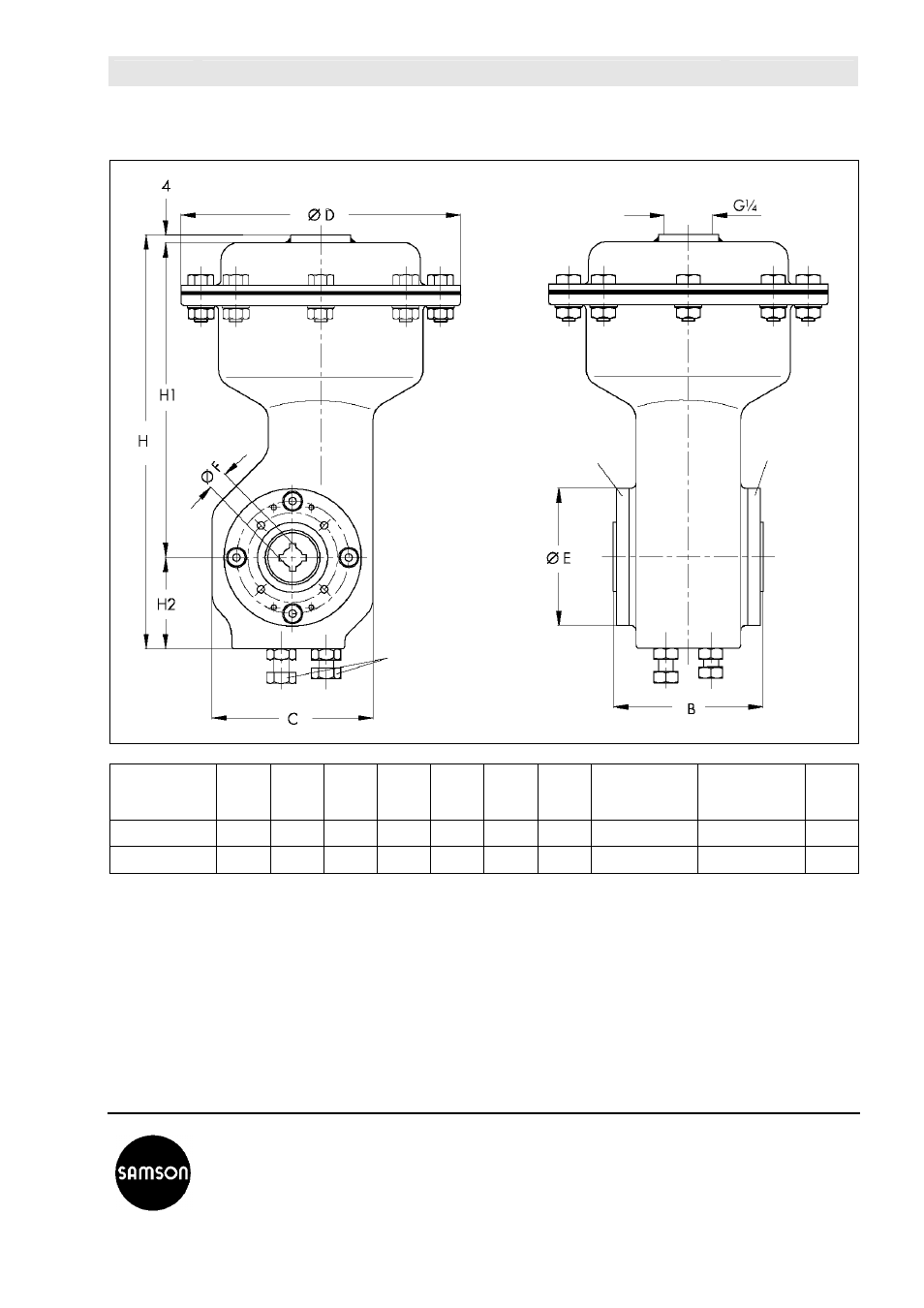

Размеры в мм и вес
Размер
привода Ø D H H1 H2 C B Ø E Ø F
2)
Соединительные
фланцы по
DIN ISO 5211
Вес
≈ кг
160 см 2
225 332 260 72 132 118 110 16
1)
/20/25 F07 16
320 см 2
295 516 421 95 183 162 150 25
1)
/36/40 F12 50
1) Стандартная конструкция для регулирующей заслонки тип 3331
2) Полый вал с 4 пазами , следующими через 90º для соединения с валом регулирующей заслонки ( конец
вала с пазом под шпонку по DIN 6885)
ограничительные
винты угла
поворота привода
фланец 1 фланец 2
