Инструкция по эксплуатации Samson 3278 Пневматический привод
Страница 2
- 2-
ЕВ
8321 RU
Управляющее
давление
создает
на
мембране
усилие
,
преодолевающее
действие
возвратных
пружин
(4).
При
этом
рабочий
ход
штока
привода
(5),
пропорциональный
величине
управляющего
давления
,
передается
на
рычажный
механизм
(6)
и
преобразуется
во
вращательное
движение
.
Количество
пружин
и
степень
их
предварительного
напряжения
определяют
величину
необходимого
управляющего
давления
и
действующий
крутящий
момент
привода
.
Посредством
двух
ограничительных
винтов
,
доступных
снаружи
для
регулировки
,
можно
точно
устанавливать
начальный
и
конечный
угол
поворота
привода
.
При
отключении
управляющего
давления
соединенное
с
приводом
регулирующее
устройство
переходит
в
заданное
положение
безопасности
.
При
этом
возвратными
пружинами
регулирующее
устройство
открывается
или
закрывается
,
в
зависимости
от
места
монтажа
привода
–
корпусной
фланец
2
или
1.
Обозначение
1
или
2
наносится
при
отливке
корпуса
на
его
соответствующих
сторонах
.
Положение
безопасности
:
регулирующее
устройство
при
отсутствии
энергии
переходит
в
положение
ЗАКР
(
монтаж
регулирующего
устройства
на
корпусном
фланце
2).
При
отключении
энергии
или
сбросе
давления
с
мембраны
привода
его
пружины
закрывают
соединенное
с
приводом
регулирующее
устройство
.
При
повышении
давления
на
приводе
действие
возвратных
пружин
преодолевается
и
регулирующее
устройство
открывается
.

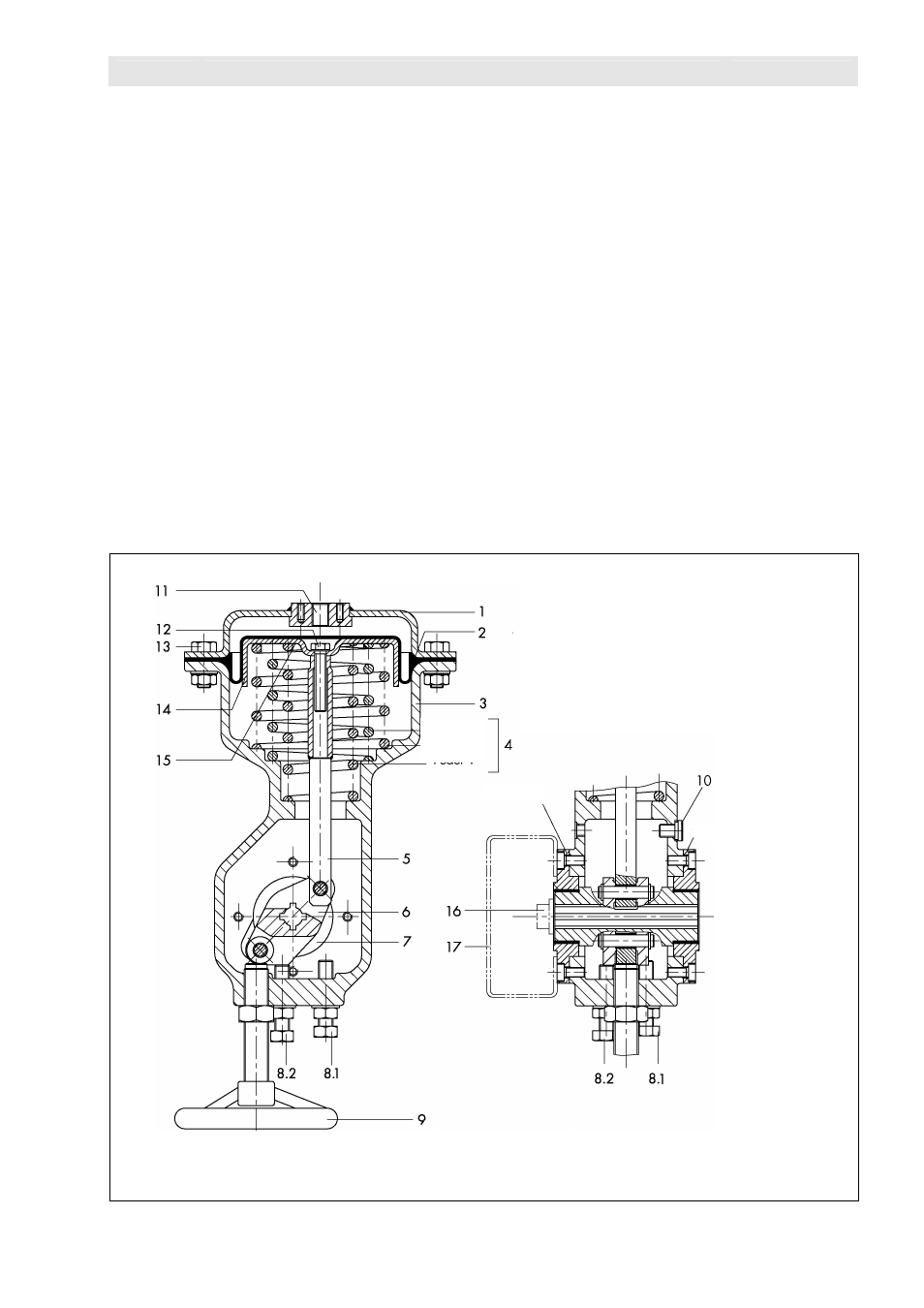

Рис
.2 •
Привод
в
разрезе
1.
Крышка
2.
Мембрана
3.
Корпус
4.
Пружины
5.
Шток
привода
6.
Рычажный
механизм
7.
Вал
привода
8.
Ограничительные
винты
9.
Колесо
ручного
дублера
10.
Заглушка
сброса
воздуха
11.
Соединение
для
управляющего
давления
12.
Винт
13.
Винт
14.
Тарелка
мембраны
15.
Центрир
.
пластина
16.
Промежуточ
.
втулка
17.
Консоль
пружина
2
пружина
3
пружина
1
фланец
1
фланец
2
