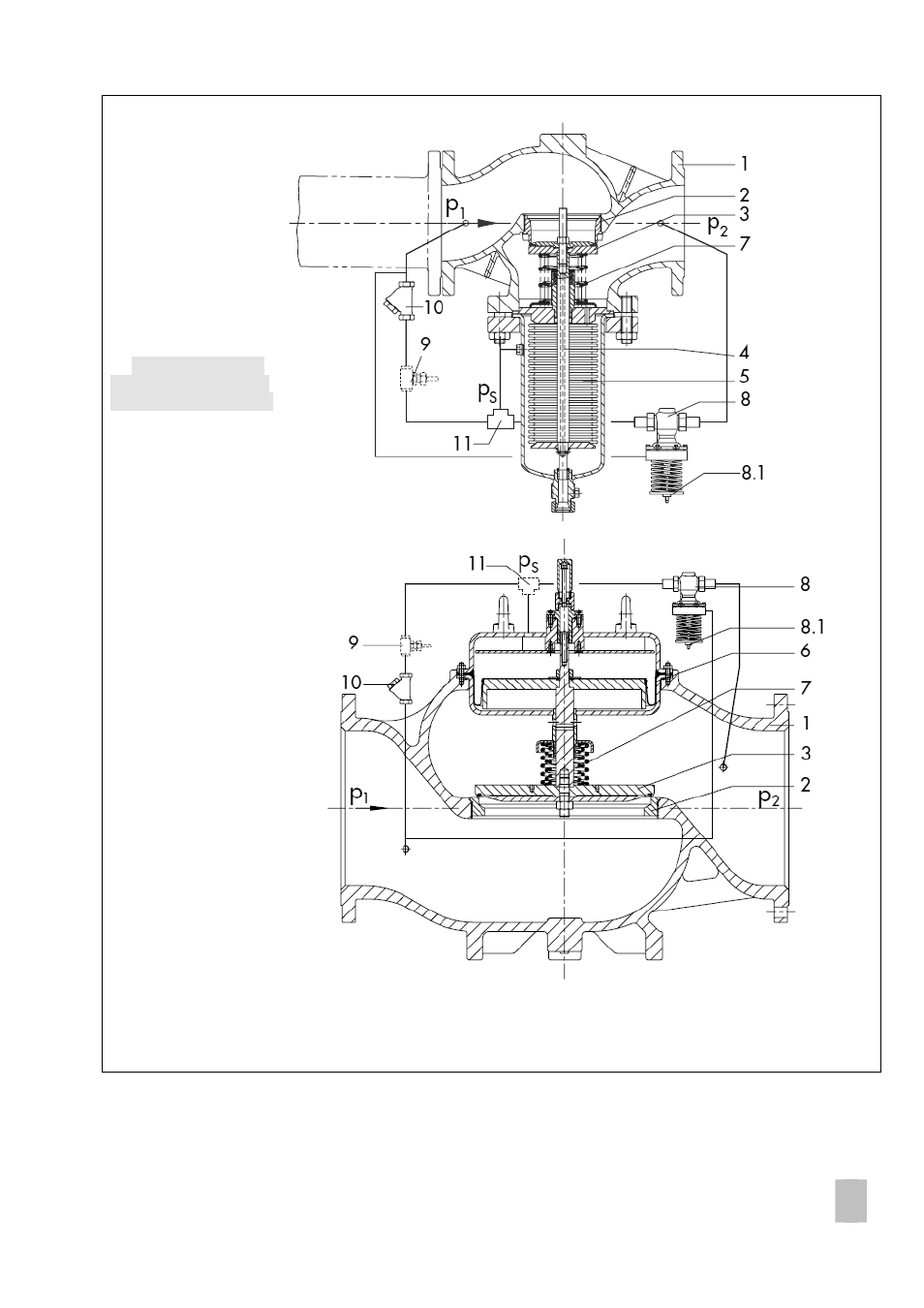

Рис. 2 • Клапан в сечении Ду 125…250 наверху, Ду 300…400 внизу
ЕВ 2552-2 RU
5
1 корпус клапана
2 седло
3 плунжер
4 шток плунжера
5 рабочий сильфон
6 рабочая мембрана
7 пружины настройки
8 пилотный клапан
8.1задатчик давления
9 игольчатый дроссельный
клапан (для Ду 400, по
запросу для Ду 125…300)
10 грязеуловитель
11 тройник с фиксированным
дросселем
