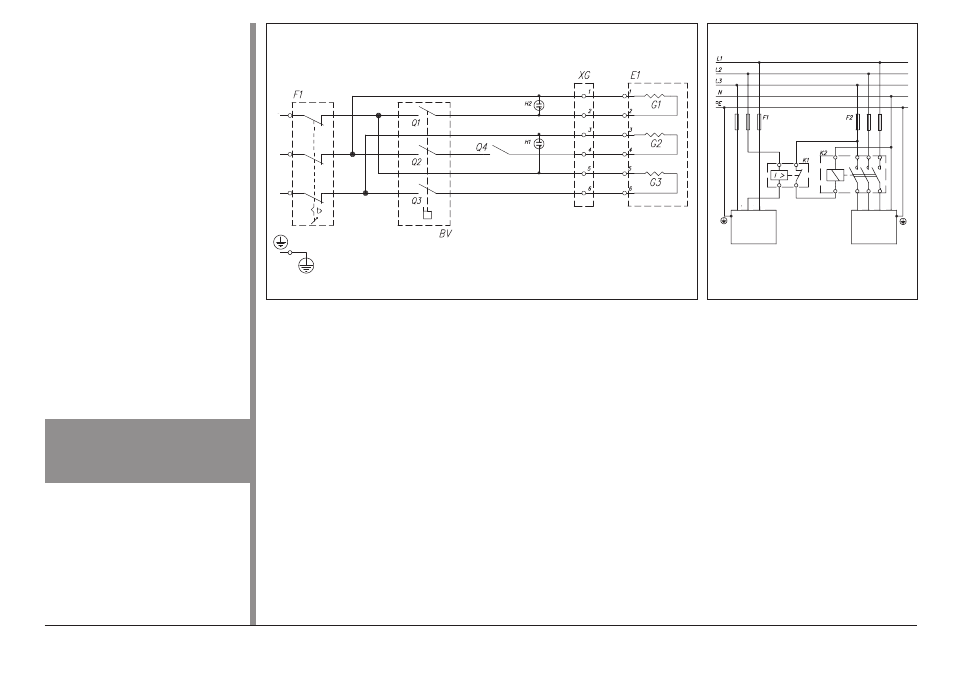

Рис.11 Принципиальная схема
Е1 - нагревательный блок [1]
BV - датчик протока воды [2]
Q4 - переключатель мощно-
сти
F1 - термический выключатель
WT3 [3]
XG - планка подключения на-
гревательного блока
Рис.12 Схема подключения
приоритетного вы-
ключателя (пример)
K1 - токовое реле (прио ритет-
ный выключатель)
K2 - контактор
F1,F2 - предохранители
Устранение вышеперечисленных причин неправильной работы водонагревателя не входит в перечень
работ гарантийного ремонта. В случае аварии (т.е. если водонагреватель работает неправильно, и ни
одна из вышеназванных причин не обнаружена) следует обратиться в сервисный центр для устранения
неисправностей.
- повреждение электропроводки источника питания или неправиль-
ное подсоединение патрубков вход-выход
- недостаточный протoк воды через водонагреватель (засоренный
сетчатый фильтр, неправильно установлен регулировочный кла-
пан)
- слабый нагрев или его отсут-
ствие
- повреждена электрическая проводка источника питания водона-
гревателя,
- не горят индикаторы
Крышку водонагревателя
можно снимать только
после отключения водона-
гревателя от сети.
Возможные неисправности и их вероятные причины:
Примеры приоритетных выключателей фирмы АВВ STOTZ:
для 9...12кВт - E452-5.7 6,7 ... 30A;
для 18...24кВт - E451-15 18 ... 55A.
Альтернативным решением является использование водного узла специального выполнения.
Соответствующая информация доступна в специализированных сервисных центрах или у изготовителя.
11 12
Неправильная ра-
бота устройства
Г ЛAВНAЯ
НAГPUЗКA
(главный
приёмник)
В ТОPОСТЕПЕННAЯ
НAГPUЗКA
(например,
котёл EPCO)
L1 L2 L3 L1 L2 L3 N
L1
L2
L3
