5
RUS-021B/
- отверстий под винты крепле-
ния водонагревателя
- подключения воды
- входа кабеля питания
2. Подвести к месту крепления
водонагревателя, согласно
обязывающим правилам,
трехфазную электрическую
сеть.
3. Подводя проводку воды сле-
дует помнить, что с правой
стороны подводится холодная
вода (G1/2"), а с левой заби-
рается нагретая вода (G1/2").
Место подключения водона-
гревателя к сети водопровро-
да представлено на рис.2.
4. Снять крышку водонагрева-
теля (рис.3): открутить винт
крепления [15], снять крышку
и снять крышку с выступов

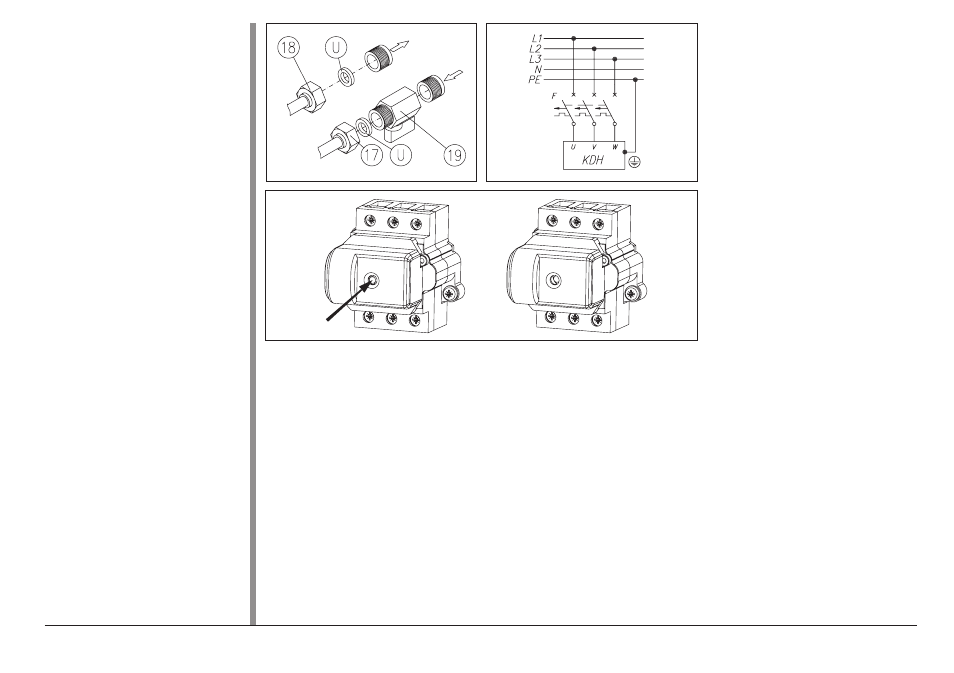

Рис.5 Электрическое подклю-
чение
F - трехполюсный сетевой
выключатель
Рис.4 Схема подключения
воды
[17] - присоединение входа – хо-
лодная вода
[18] - присоединение выхода
– горячая вода
[19] - регулировочный кран
[U] - прокладка
4 5
6
Рис.6 Термический выключа-
тель WT3
a - включение
b - включенное состояние
a) b)
Электропроводка должна
быть защищена диффе-
ренциальным выключате-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в которых расстояние
между контактами всех
полюсов составляет не
менее 3 мм.
нижнего крепежа [16].
5. Закрепить водонагреватель крепежными винтами, предварительно введя через отверстие [5] (рис.10)
кабель питания.
6. Подключить водонагреватель к электрической сети согласно рис.5. Электрический провод следует
подключить непосредственно к термическому выключателю [3] (рис.10).
7. Удалить заглушки из патрубков подключения холодной и горячей воды.
8. Замонтировать на подаче холодной воды регулировочный кран [19].
9. Подсоединить водонагреватель к водной проводке креплениями [17] и [18] (рис.4).
10. Включить подачу холодной воды и проверить плотность соединений.
11. Проверить водонагреватель согласно п. Удаление воздуха.
12. Проверить состояние термического выключателя WТ3 (рис.6).
13. Произвести регулировку водонагревателя согласно п. Регулировка
14. Прикрепить крышку водонагревателя: надеть крышку на выступы нижнего крепежа [16] и закрепить
винтом [15].
15. Убедится, что через отверстия в задней стенке водонагревателя нет возможности доступа к элемен-
там, находящимся под напряжением.
