Устройство – Инструкция по эксплуатации KOSPEL KDH 9 RU
Страница 8
8
С целью защиты водонагревате-
ля от повреждений, в водонагре-
вателе установлен термический
выключатель [3], отключающий
электрическое питание при при-
ростe температуры в водонагре-
вательном узле [1] выше 100
0
С.
После срабатывания термиче-
ского выключателя эксплуатация
водонагревателя невозможна.
- Термический выключа-
тель не выполняет роли
электрического предохра-
нителя водонагревателя.
В случае, когда включение
водонагревателя из за большого
потребления мощности вынуж-
дает отключение какого-либо
другого электрического устрой-
ства, необходимо использовать
приоритетный выключатель. На
распределительном щите к фа-
зовому проводу, подключенному
к зажиму "L2" на WТ3 [3], подсо-
единить токовое реле.
В момент включения водона-
гревателя ток, проходящий через
первый включенный ТЭН, вызы-
вает срабатывание токового реле
и разрыв вспомогательной цепи.

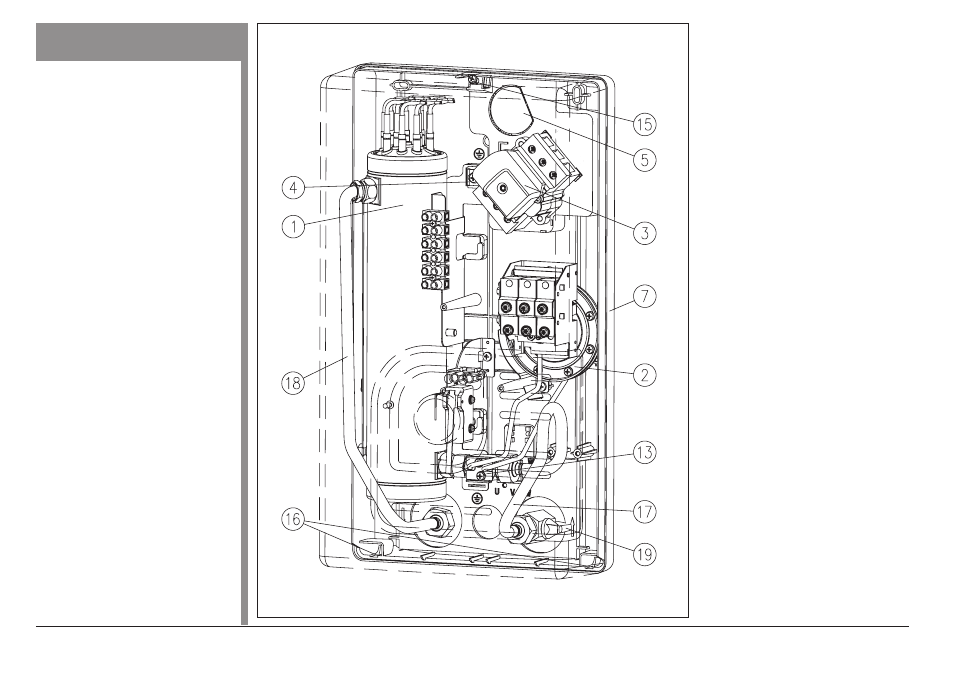

Рис.10 Конструкция водона-
гревателя
[1] - водонагревательный блок
[2] - водный узел
[3] - термический выключатель
WT3
[4] - зажим защитного провода
[5] - отверстие для входа кабе-
ля питания
[7] - основание
[13] - фланцевый узел
[15] - крепежный винт
[16] - выступы нижнего крепежа
[17] - присоединение входа - хо-
лодная вода
[18] - присоединение выхода
- горячая вода
[19] - регулировочный клапан
Любое вмешательство во
внутреннее устройство
термического выключа-
теля WТ3 запрещается
и грозит необратимым
повреждением водонагре-
вателя.
10
Устройство
L1 L2 L3
