Установка пульта управления
31
Подключение кабелей (P80)
После того как консоль поставлена на монтажную рейку,
рассоедините кабели жгута и подключите их к
соответствующим разъемам в консоли. Сопоставимость
кабелей и разъемов приведена ниже в таблице и на
рисунке.

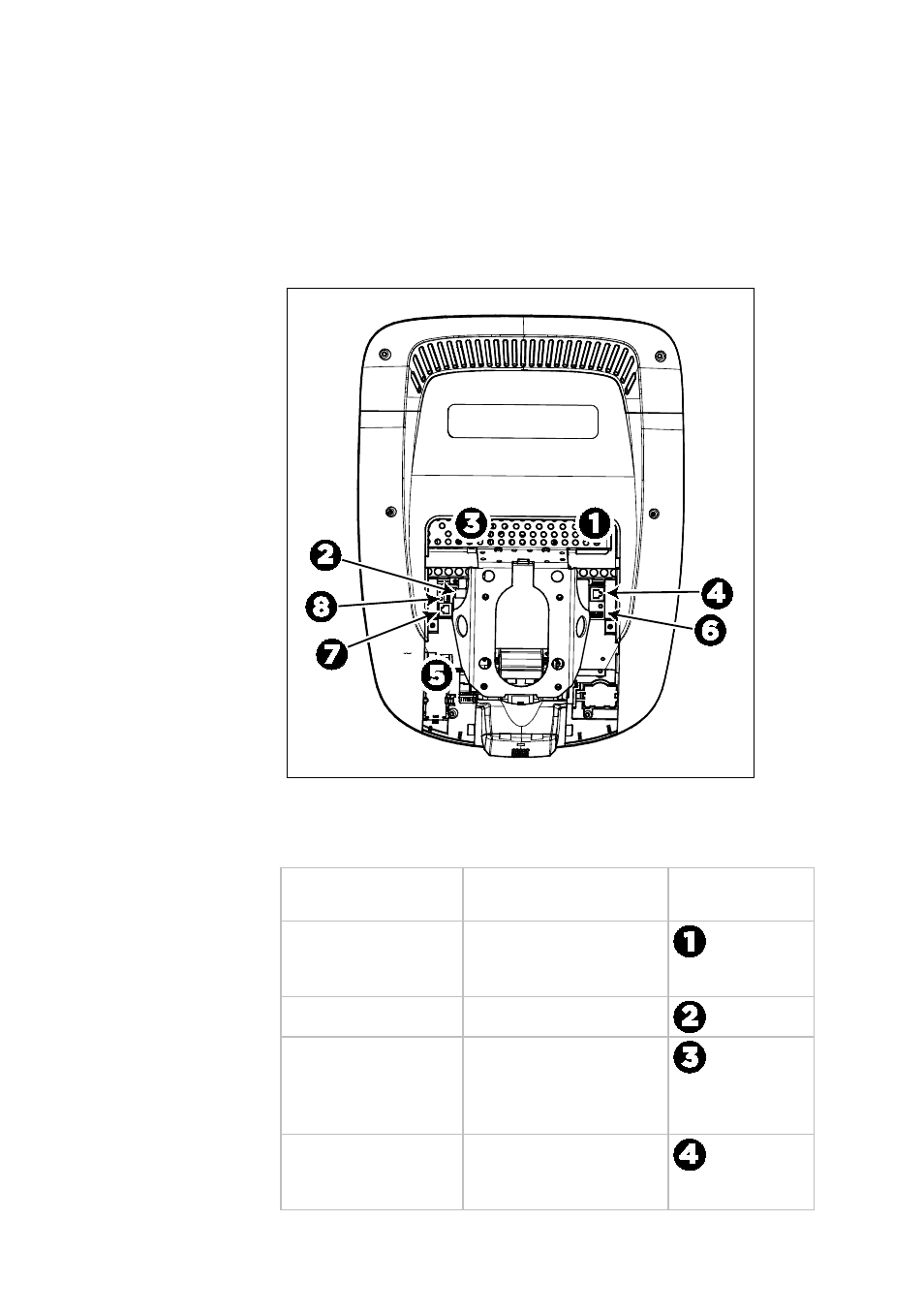

Рис. 10: Кабельные соединения, консоль Р80
Таблица 1. Внутренние разъемы кабелей P80
Кабель Тип разъема Расположение
разъемов цепи
Ethernet (LAN) Восьмиконтактный
унифицированный, на
круглом черном кабеле
ТВ-вход Коаксиальный типа F
Питание Двухконтактный
разъем,
поляризованный и
заблокированный
Данные основной
части
Восьмиконтактный
унифицированный, на
плоском сером кабеле
