24
Монтаж и техническое обслуживание горизонтальных велотренажеров модели RBK 800
3. Удалите три самонарезающих винта № 10
(1-дюймовых), которыми крепится задний кожух.
Снимите кожух.

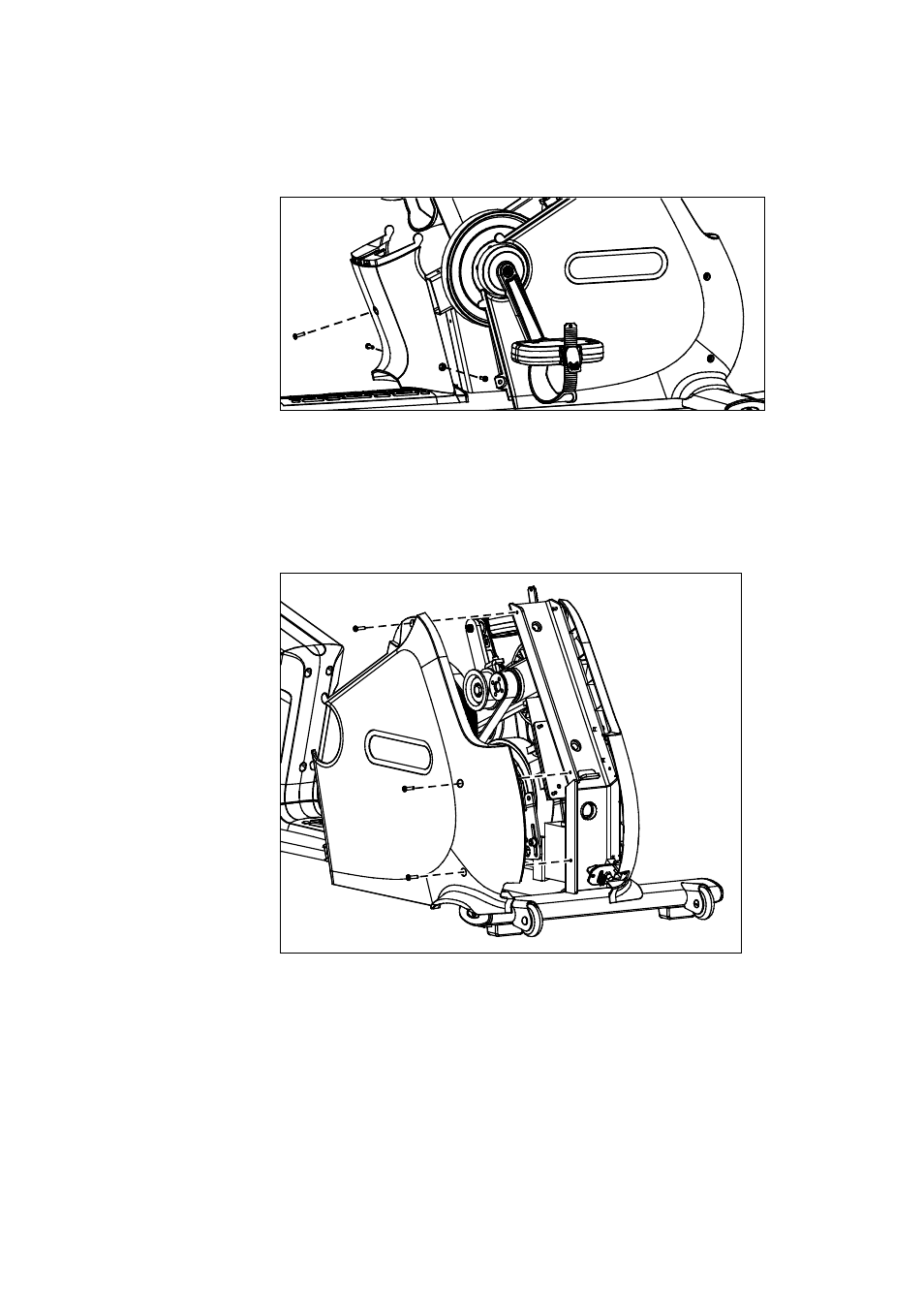

Рис. 4: Снятие заднего кожуха
4. Удалите три самонарезающих винта № 10
(1-дюймовых), удерживающих левый боковой кожух, и
снимите его с корпуса. Протащите кожух за рычагами
педалей и отложите в сторону.
Рис. 5: Снятие левого кожуха
5. Снимите ленту, которой в канале вертикальной опоры
крепится кабель передачи данных основания аппарата
и кабель датчика пульса.
6. Выдвиньте панель разъемов вверх и снимите ее со
скобы правого кожуха.
