Монтаж велотренажера
27
10. Вставьте два монтажных винта вертикальной опоры в
отверстия опоры и корпуса. Полностью затяните
монтажные винты ³ ₈-дюймовым торцевым ключом.

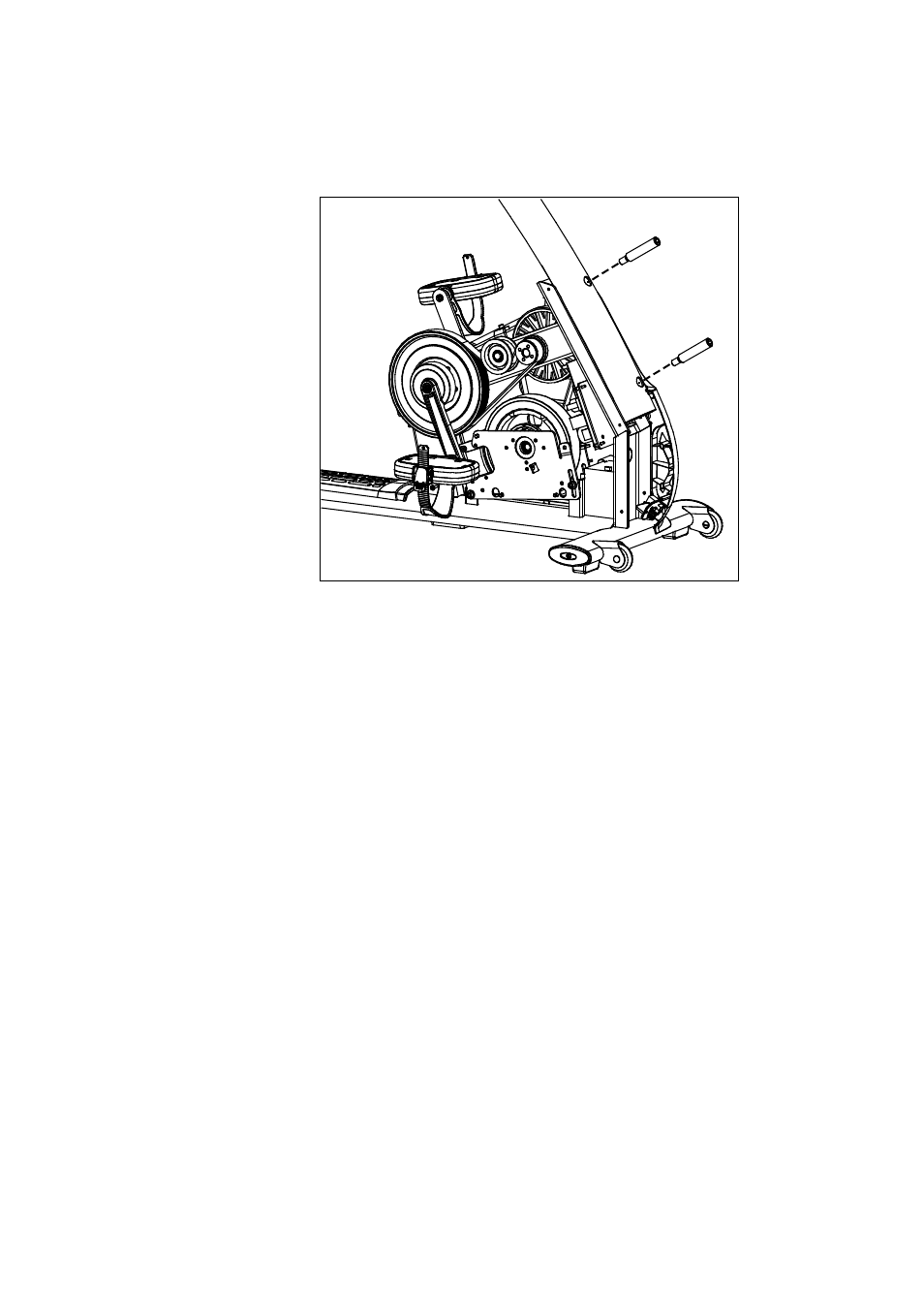

Рис. 7: Процедура крепления болтами вертикальной
стойки
Важное замечание. Выполняя инструкции следующих
двух пунктов, будьте предельно осторожны, чтобы не
защемить и не зажать кабели между рамой
велотренажера и кожухами.
11. Разместите левый кожух на корпусе, установите и
затяните его самонарезающие винты № 10
(1-дюймовые).
12. Повторите это действие с задним и верхним кожухом.
