Инструкция по эксплуатации Samsung HT-TKX22
Страница 9
16
RUS
СОЕДИНЕНИЯ
17

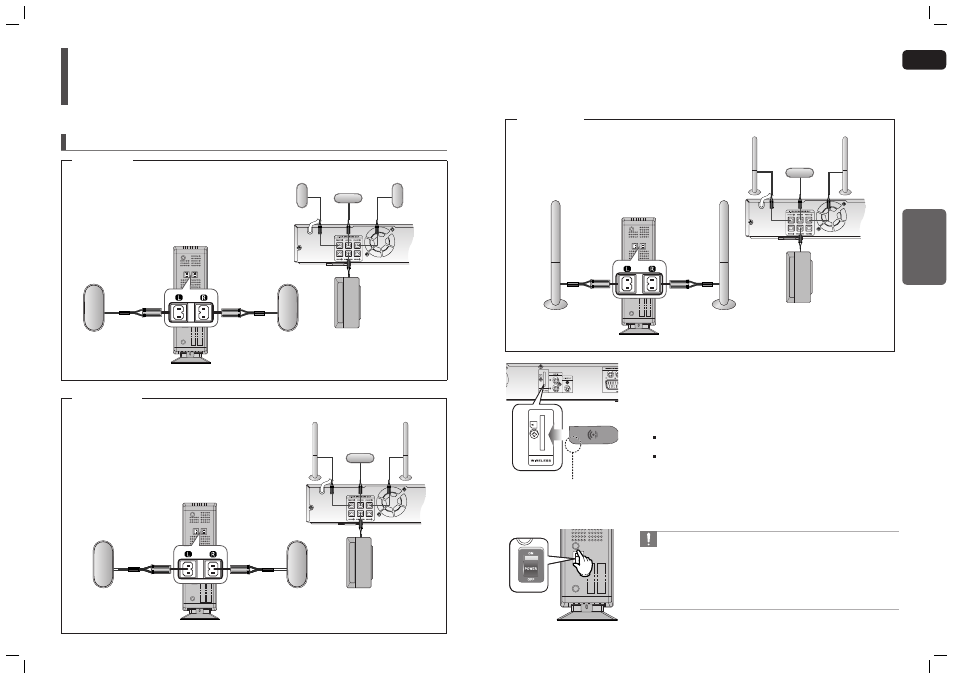

Подключение беспроводного приемного
модуля/усилителя (приобретается отдельно)
Чтобы иметь возможность подключения тыловых громкоговорителей без проводов, приобретите у
вашего дилера компании Samsung модуль беспроводного приема и TX-карту.
После приобретения беспроводного приемного модуля (SWA-3000)
Фронтальный
громкоговоритель
(Пр)
Тыловой
громкоговоритель
(Л)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Л)
Тыловой
громкоговоритель
(Пр)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Фронтальный
громкоговоритель (Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель
(Пр)
Тыловой
громкоговоритель
(Л)
HT-KX20
HT-TKX22
HT-TKX25
1
Подсоедините фронтальные громкоговорители,
центральный громкоговоритель и сабвуфер к основному
блоку, как описано на стр. 13-15.
2
Выключите основной блок и вставьте в карту TX в
предназначенное для нее гнездо (WIRELESS) на задней
панели основного блока.
Держа карту TX таким образом, чтобы сторона со скосом была
направлена вниз, вставьте ее в гнездо.
С помощью карты TX осуществляется беспроводная связь
между основным блоком и беспроводным модулем.
3
Подсоедините левый и правый тыловые громкоговорители
к беспроводному модулю.
4
Вставьте вилку сетевого шнура беспроводного модуля в
розетку и включите питание.
Используйте для беспроводного доступа только
предназначенную для данного изделия карту TX. Иначе
вы можете повредить изделие, или у вас будут трудности с
извлечением карты.
Не вставляйте карту TX в неправильном положении.
Вставляйте карту TX, только когда выключен основной блок.
В противном случае у вас могут возникнуть проблемы.
Когда вставлена карта TX, звуковой сигнал не будет подаваться на
выходные гнезда тыловых громкоговорителей основного блока.
•
•
•
•
К
арту TX
Сторона со скосом
направлена вниз
Фронтальный
громкоговоритель (Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Тыловой
громкоговоритель (Л)
Тыловой
громкоговоритель (Пр)
