14
RUS
СОЕДИНЕНИЯ
15

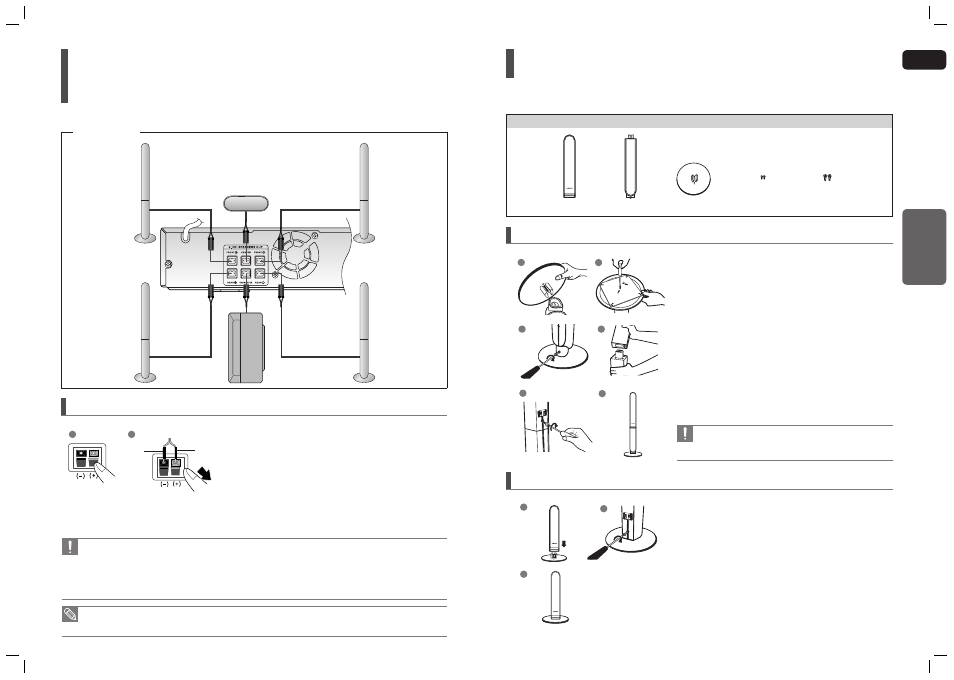

Установка громкоговорителей
Фронтальные громкоговорители HT-TKX22 и фронтальные/тыловые громкоговорители HT-TKX25
можно устанавливать на дополнительные стойки или непосредственно на основания стоек.
Как установить громкоговоритель на стойку
1
Поверните стойку сверху вниз и установите ее
на основание.
2
С помощью отвертки заверните два шурупа
(A) в отверстия, отмеченные стрелками, как
показано на рисунке.
3
Заверните шуруп (B) в отверстие на задней
части СТОЙКИ громкоговорителя.
4
Соедините собранную стойку с громкоговорителем.
5
С помощью отвертки заверните другой
шуруп (B) в отверстие на задней части
громкоговорителя, как показано на рисунке.
6
Так выглядит правильно установленный на
стойке ГРОМКОГОВОРИТЕЛЬ .
Устанавливайте громкоговоритель на ровной и
устойчивой поверхности. Иначе он может легко
опрокинуться.
Как установить громкоговоритель на основание стойки
1
Соедините громкоговоритель с основанием
стойки.
2
С помощью отвертки заверните шуруп (B) в
отверстие на задней части громкоговорителя,
как показано на рисунке.
3
Так выглядит правильно установленный на
основании стойки ГРОМКОГОВОРИТЕЛЬ
•
3
4
1
2
6
5
2
1
3
ШУРУПЫ (B)
ШУРУПЫ (A)
ОСНОВАНИЕ СТОЙКИ
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
Комплект для сборки громкоговорителя
(HKT-TX22/HT-TKX25)
Подсоединение громкоговорителей
акустической системы
(продолжение)
Фронтальный
громкоговоритель
(Пр)
Тыловой
громкоговоритель
(Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Л)
Тыловой
громкоговоритель
(Л)
Подключение громкоговорителей
(HT-TKX22/HT-TKX25)
1
Нажмите вниз фиксатор контактного терминала
на задней стенке громкоговорителя.
2
Вставьте провод с черной изоляцией в черный
контактный терминал (–), а провод с красной
изоляцией в красный контактный терминал (+).
3
Подсоедините соединительные штекеры к задней
панели домашнего кинотеатра.
Помните, что цвет гнезд для подключения каждого
громкоговорителя должен совпадать с цветом
подключаемых штекеров.
1
2
Черный
Красный
Громкоговорители – не игрушки, не разрешайте детям играть рядом с ними. Упав на ребенка,
громкоговоритель может травмировать его.
Всегда соблюдайте полярность подключения кабелей к громкоговорителям (+/ –).
Устанавливайте сабвуфер вне пределов досягаемости детей, чтобы они не могли просунуть
руку или посторонние предметы в отверстие звукового резонатора.
Не вешайте сабвуфер на стену, используя для этого отверстие резонатора.
Если сабвуфер установлен очень близко от телевизора, цвета на экране могут оказаться
искаженными. В таком случае отодвиньте сабвуфер от телевизора подальше.
•
•
•
•
•
HT-TKX25
