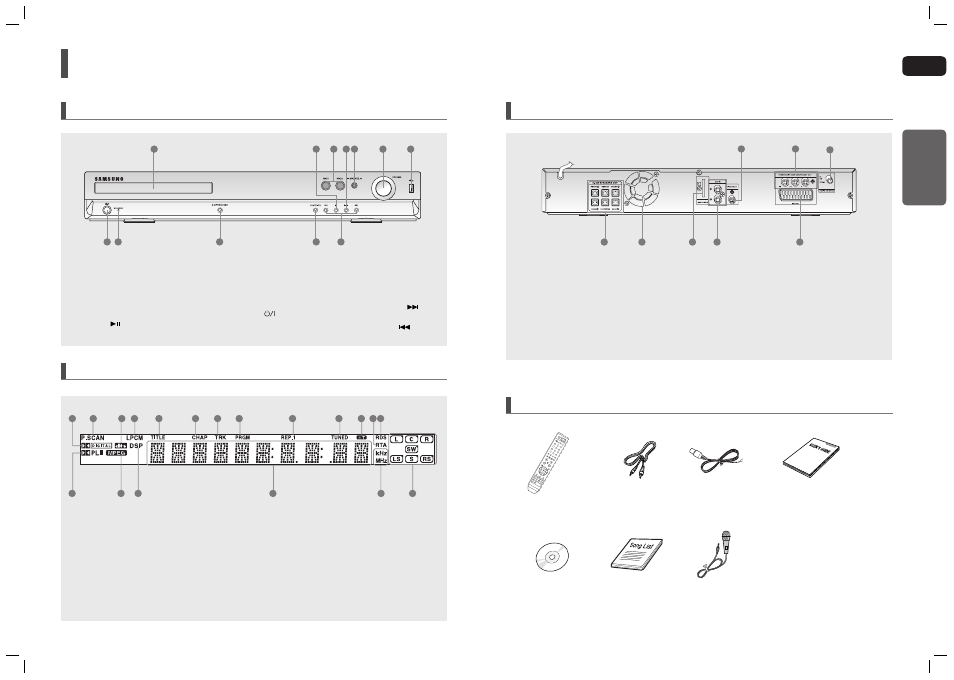

Описание
Передняя панель
1. Лоток для диска
2. Кнопка СТОП ()
3. MIC 1, MIC 2
4. Кнопка Воспроизведение/
Пауза ( )
5. MIC VOLUME громкости
6. Регулировка громкости
7. Гнездо USB
8. Кнопка питания ( )
9. Индикатор режима ожидания
10.Кнопка Открыть/Закрыть
11.Кнопка ФУНКЦИИ
12. Кнопка настройки вверх по
диапазону/пропуска ( )
Кнопка настройки вниз по
диапазону/пропуска (
)
1
8
3 4
9 10 11 12
2 5 6 7
Дисплей
1. Индикатор DOLBY DIGITAL
2. Индикатор P.SCAN
3. Индикатор диска DTS
4. Индикатор линейной ИКМ
5. Индикатор СЮЖЕТ
6. Индикатор ЭПИЗОД
7. Индикатор ДОРОЖКА
8. Индикатор ПРОГРАММА
9. Индикатор ПОВТОР
10. Индикатор ТЮНЕР
11. Индикатор СТЕРЕО
12. Индикатор RTA
13. Индикатор RDS
14. Индикатор PRO LOGIC
15. Индикатор MPEG
16. Индикатор DSP 17. Отображение состояния
системы
18. Индикатор ЕДИНИЦ
ИЗМЕРЕНИЯ ЧАСТОТЫ
19. Индикатор
ГРОМКОГОВОРИТЕЛИ
8 9 10 11 1 6 7 3 4 2 5
17 18 19 14 15 16
12 13
Задняя панель
1. Выходное гнездо видеосигнала
Подключайте к этому гнезду (VIDEO OUT)
видеовход телевизора (VIDEO IN).
2. Выходные гнезда компонентного видеосигнала
Подключайте к этим гнездам телевизор с
компонентным видеовходом.
3. Коаксиальное гнездо FM 75Ω
4. Гнезда подключения громкоговорителей в
формате 5.1
5. Вентилятор охлаждения
6. Гнездо для установки карты беспроводного
доступа TX
7. Гнезда AUX IN
8. Гнездо разъема SCART
Подключайте к этому гнезду телевизор,
имеющий входной разъем SCART.
5 4
1
6 7 8
3 2
Принадлежности
ПЕСЕННИК
FM-антенна Видеокабель Руководство
пользователя
Пульт
дистанционного
управления
МИКРОФОН Диск
DVD-КАРАОКЕ
8 9
RUS
ПОДГОТОВКА
К РАБОТЕ
