Установка
9
C3909M-RU (03/12)
2. Установка
В разделе 2(А) приведен порядок установки видеокамеры серии
FD1-F.
2.1(A) Установка винтовых анкерных болтов
1.
разметьте положения отверстий в месте установки.
2.
Просверлите 2 отверстия в соответствии с двумя установочными отверстиями на нижнем
кожухе видеокамеры и вставьте в них поставляемые винтовые анкерные болты.

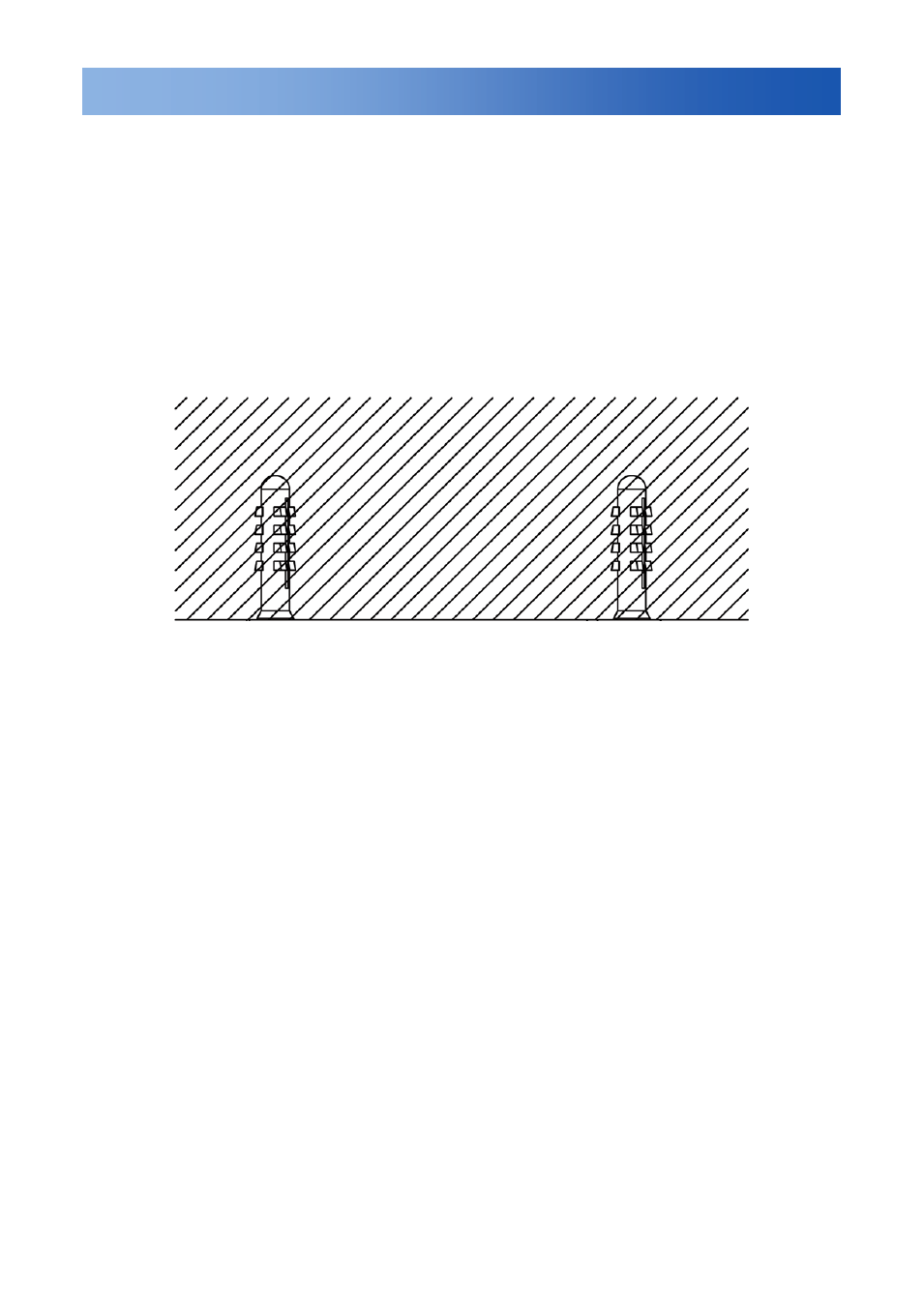

Рисунок 2-1(A). Установка винтовых анкерных болтов
2.2(A) Подсоединение проводки
Порядок подключения выходного видеоразъема (А) и разъема питания (В) 12 В пост. тока
приведен на Рисунке 1-3.
Предостережение: во избежание неисправностей и/или повреждения видеокамеры
соблюдайте полярность питания по постоянному току.
2.3(A) Установка видеокамеры
1. Отрегулируйте угол поворота/наклона, чтобы обеспечить надлежащие положение и угол
видеокамеры.
2. Закрепите нижний кожух на стене или потолке поставляемыми самонарезающимися винтами
TP4x15 мм (№2).
Примечание. В зависимости от материала установочной поверхности могут потребоваться винты
и анкерные болты, отличные от поставляемых.
