Установка
15
C3909M-RU (03/12)
2.5(B) Регулировка объектива (если видеокамера снабжена
объективом с переменным фокусным расстоянием)
См. Рисунок 2--3(B), на FD1-IRV9 выполните регулировку объектива следующим образом:
1.
Ослабьте рычаг изменения фокусного расстояния (№5), немного повернув его против
часовой стрелки, а затем поворачивайте рычаг изменения фокусного расстояния, так чтобы
добиться лучшего изображения.
2.
Ослабьте рычаг регулировки фокуса (№4), немного повернув его против часовой стрелки, а
отрегулируйте фокус так, чтобы добиться оптимальной четкости изображения.
3.
После регулировки затяните рычаг изменения фокусного расстояния и рычаг регулировки
фокуса.
Примечание. Обязательно зафиксируйте рычаг изменения фокусного расстояния и рычаг
регулировки фокуса после регулировки, что не даст измениться положению (например, при
изменениях температуры или вибрациях).
2.6(B) Завершение установки
По завершении регулировки установите и зафиксируйте корпус видеокамеры:
1.
Мягкой безворсовой тканью очистите купольную крышку от отпечатков пальцев.
2.
Установите купольную крышку (№3) на кронштейн (№2) регулировки наклона. Нажмите на
нее так, чтобы она защелкнулась.
3.
Соберите купольную крышку (№3) и нижний кожух (№1).

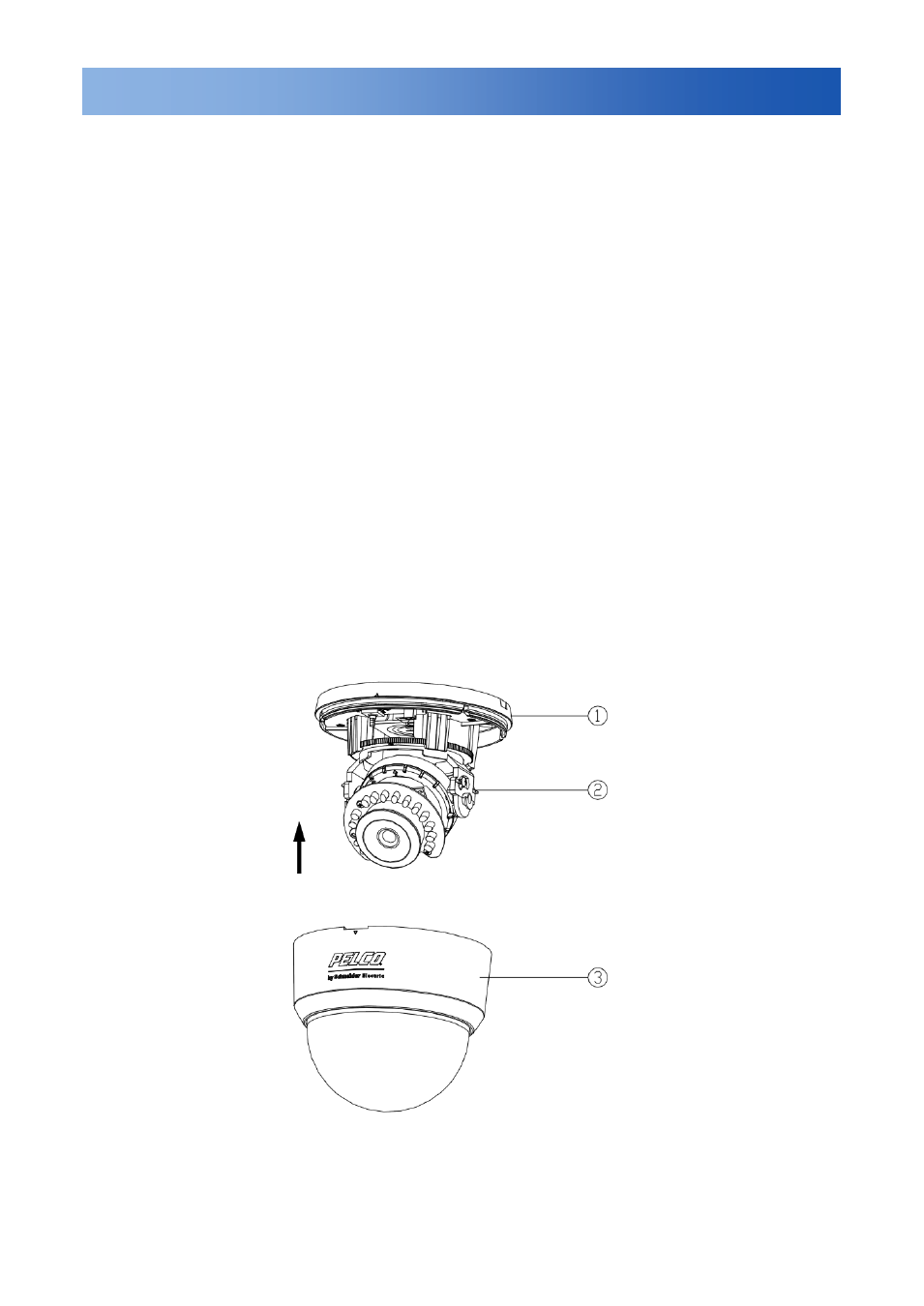

Рисунок 2-4(В). Завершение установки
FD1-
IRF4 (стандартная)
1. Нижний кожух
2. Кронштейн регулировки
наклона
3. Купольная крышка
