Установка
13
C3909M-RU (03/12)
2.2(В) Подсоединение проводки
Порядок подключения выходного видеоразъема (А) и разъема питания (В) 12 В пост. тока
приведен на Рисунке 1-4 и Рисунке 1-5.
Предостережение: во избежание неисправностей и/или повреждения видеокамеры
соблюдайте полярность питания по постоянному току.
2.3(В) Установка видеокамеры
1. Закрепите разметочный шаблон на стене или потолке.
2. Просверлите два отверстия, затем вставьте в них винтовые анкерные болты (№1).
3. Закрепите нижний кожух на стене или потолке поставляемыми самонарезающимися винтами
TP4x15 мм (№2).
Примечание. В зависимости от материала установочной поверхности могут потребоваться
винты и анкерные болты, отличные от поставляемых.

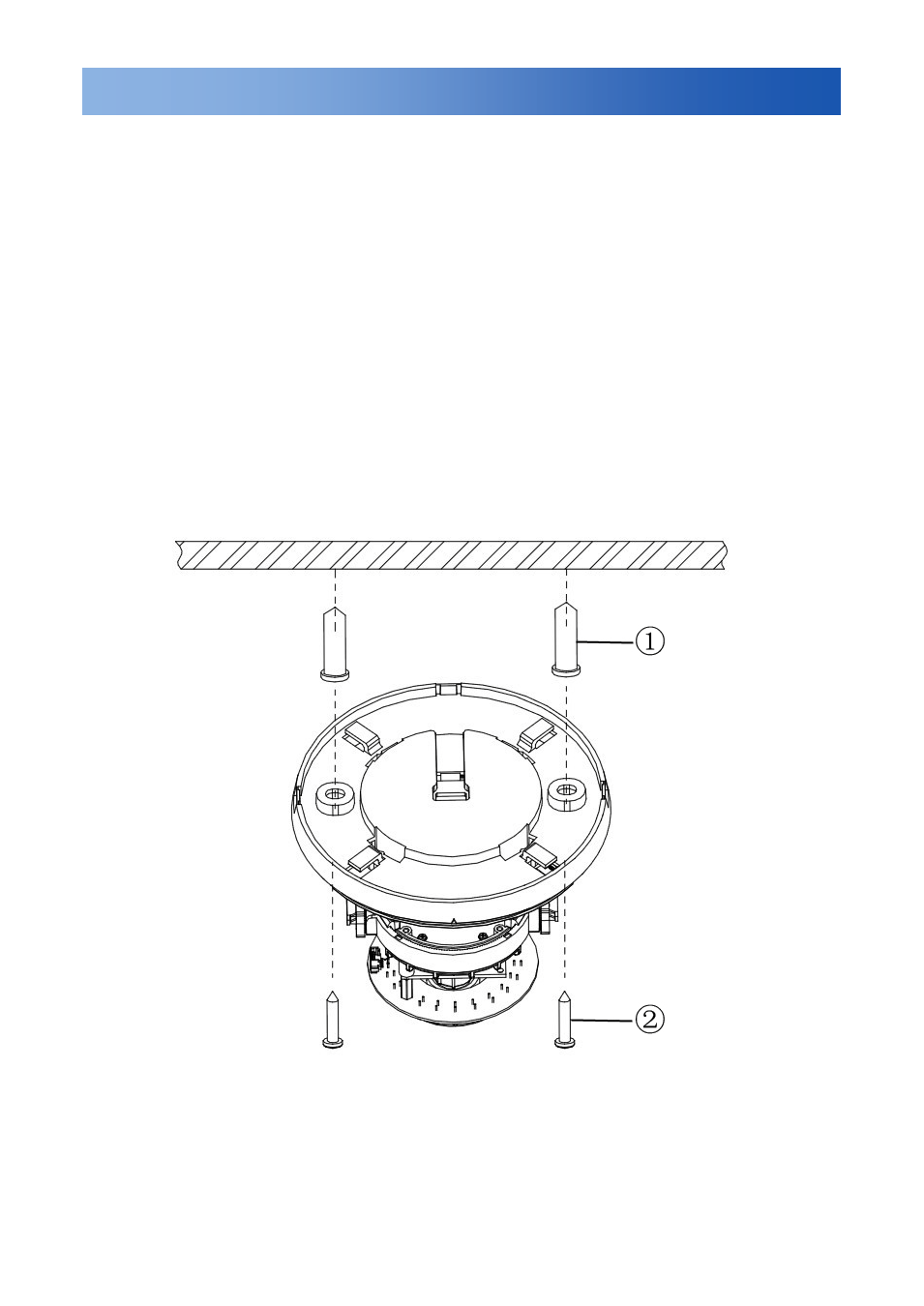

Рисунок 2-2(В). Установка видеокамеры
1. Винтовые анкерные болты
(x2), входят в комплект
поставки
2. Самонарезающиеся винты
ТР4х15 мм (x2), входят в
комплект поставки
FD1-
IRF4 (стандартная)
