C4601M-RU (3/09)
9

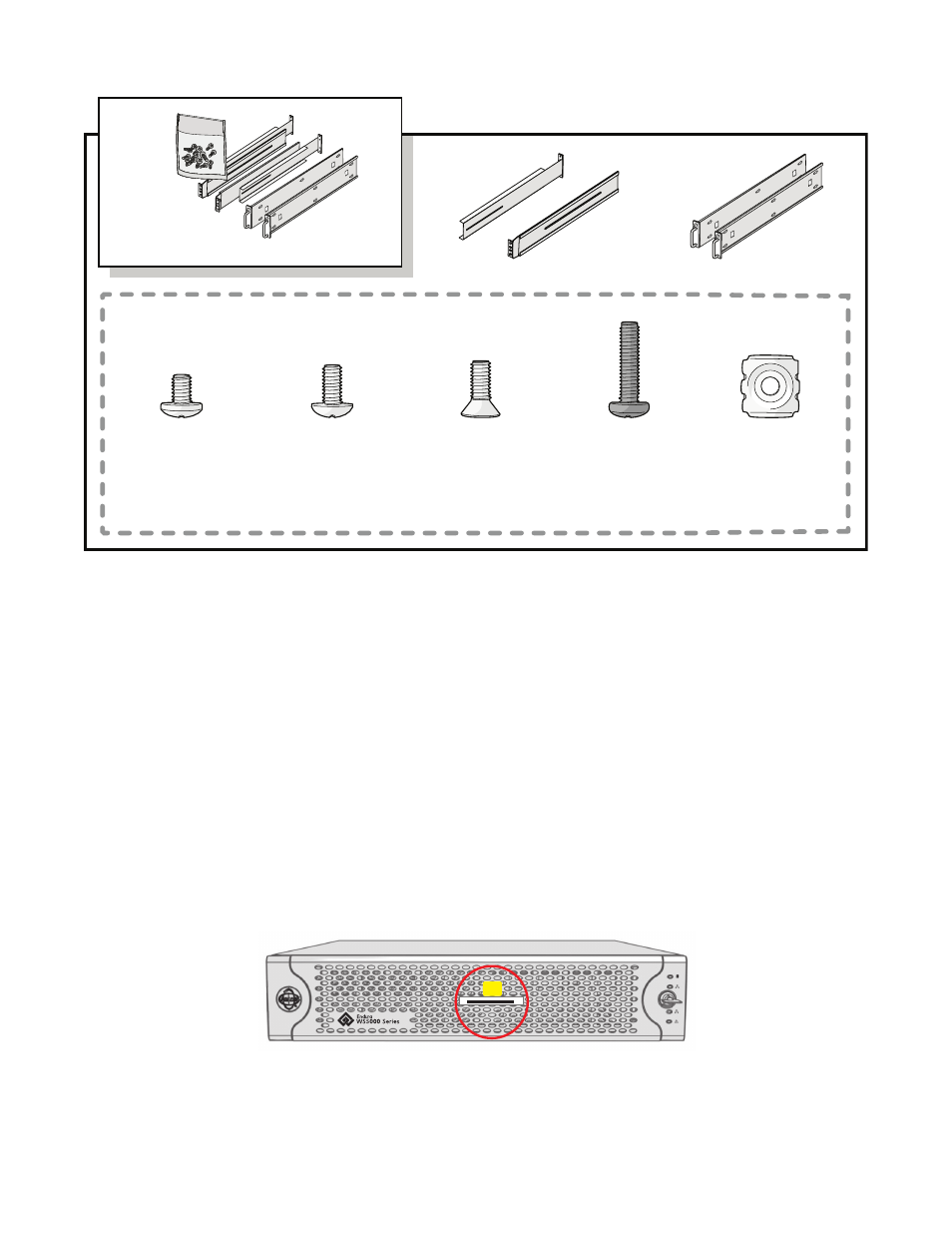

Рис. 3. Комплект для установки в стойке
МЕСТО РАЗМЕЩЕНИЯ ЭТИКЕТКИ С СЕРИЙНЫМ НОМЕРОМ ИЗДЕЛИЯ
Этикетка с серийным номером изделия поможет службе сопровождения продукции компании Pelco идентифицировать вашу
систему и ее заводскую конфигурацию, если потребуется провести ремонт компьютерной рабочей станции Endura или ее
компонентов.
На рабочей станции Endura помещены три этикетки с серийным номером изделия. Одна этикетка прикреплена к нижней
поверхности рабочей станции Endura. Вторая этикетка прикреплена к передней панели изделия позади рамки.
Поскольку эти этикетки, прикрепленные на заводе, могут оказаться скрытыми после установки изделия в стойке или в других
случаях, в комплект поставки входит третья этикетка, которую можно прикрепить к документации на изделие или на какое-либо
заметное место изделия, не закрываемое при монтаже. Эта этикетка используется в следующем порядке:
1. Найдите снаружи передней рамки небольшую этикетку, прикрепленную желтой наклейкой со следующей надписью:
«Запасная этикетка с серийным номером: удалить перед установкой.»
2. Удалите желтую наклейку.
3. Отсоедините подложку с небольшой этикетки и прикрепите этикетку к данному руководству по инсталляции или к другой
документации на изделие, либо в заметном месте изделия.
Рис. 4. Дополнительная этикетка с серийным номером изделия
ЗАДНЯЯ
НАПРАВЛЯЮЩАЯ
2 ШТ.
ПЕРЕДНЯЯ
НАПРАВЛЯЮЩАЯ
2 ШТ.
ПОКАЗАНО В НАТУРАЛЬНУЮ ВЕЛИЧИНУ
КРОНШТЕЙНЫ ДЛЯ
КРЕПЛЕНИЯ НА ШАССИ
10-32 X 0,5",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, С ПЛОСКОЙ
ГОЛОВКОЙ
4 ШТ.
10-32 X 0,75",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, СО СКРУГЛЕННОЙ
ПЛОСКОЙ ГОЛОВКОЙ
4 ШТ.
8-32 X 0,375",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, С
ПОЛУКРУГЛОЙ ГОЛОВКОЙ
6 ШТ.
10-32 X 0,25",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, СО СКРУГЛЕННОЙ
ПЛОСКОЙ ГОЛОВКОЙ
8 ШТ.
КВАДРАТНАЯ
ГАЙКА,
10-32
10 ШТ.
КОМПЛЕКТ ДЛЯ УСТАНОВКИ В СТОЙКЕ
03267-39-0020
SN
