12 C4601M-RU (3/09)
5. При установке изделия в стойке с квадратными крепежными отверстиями: Вставьте 10 квадратных закладных гаек
(прилагаются) в стойку с квадратными крепежными отверстиями, как показано на рис. 7.

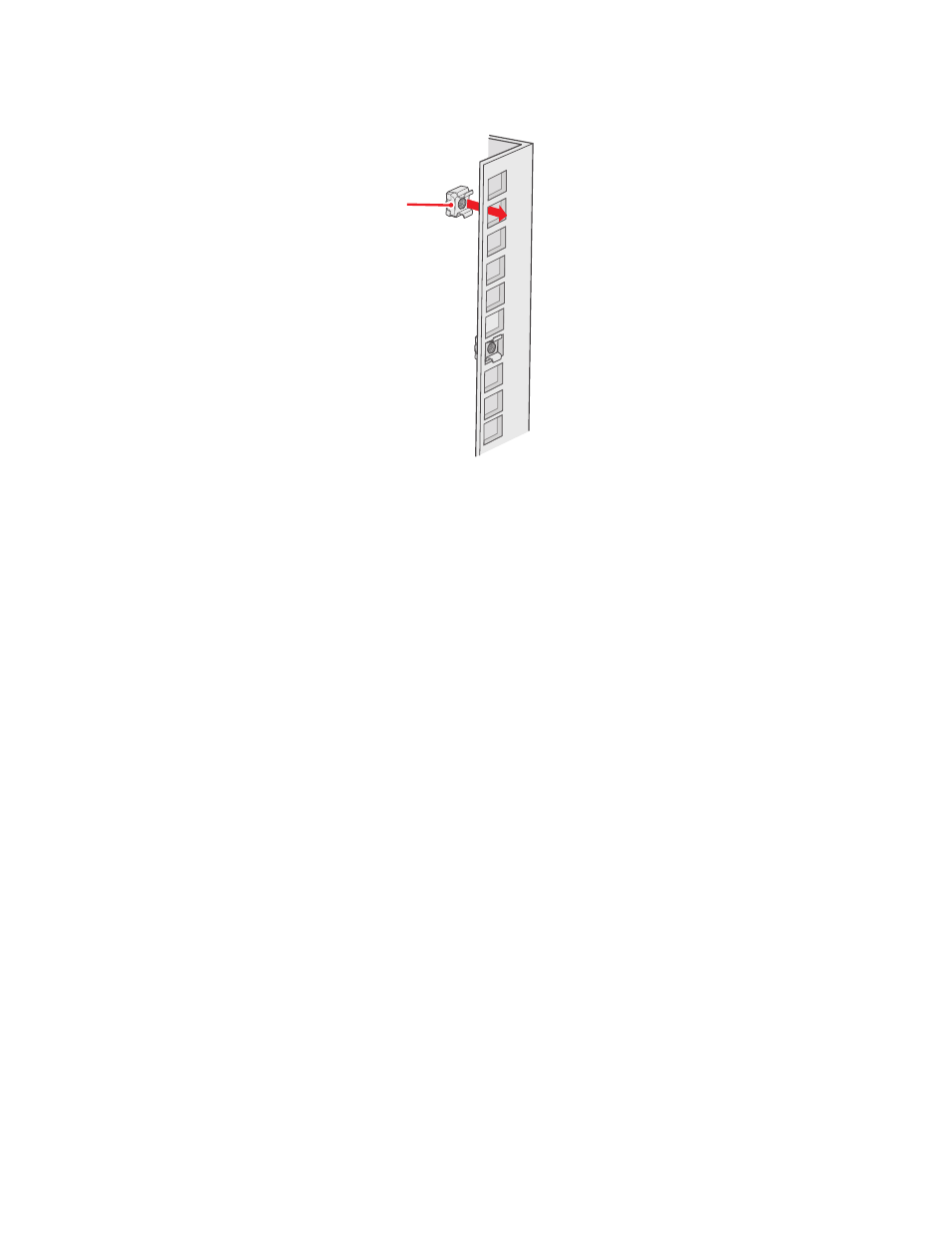

Рис. 7. Установка квадратных гаек
6. Прикрепите одну собранную опорную направляющую (прилагается) к аппаратной стойке в желательном месте (см. рис. 8).
ПРИМЕЧАНИЕ: Собранные опорные направляющие идентичны и могут использоваться с любой стороны стойки –
справа или слева.
a. Выставьте ушко передней крепежной направляющей напротив передней грани аппаратной стойки. Совместите верхнее
и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или квадратными гайками) стойки.
b. С помощью двух винтов 10-32 x 0,5" с крестообразным шлицем, с потайной головкой (прилагаются) прикрепите ушко
направляющей к передней части стойки. Вставляйте винты с наружной стороны стойки, обращая их назад.
c. Откорректируйте длину направляющих в соответствии с глубиной аппаратной стойки посредством перемещения задней
крепежной направляющей к задней поверхности аппаратной стойки.
d. Выставьте ушко задней крепежной направляющей напротив задней наружной грани аппаратной стойки. Совместите
верхнее и нижнее отверстия ушка направляющей с резьбовыми отверстиями (или квадратными гайками) аппаратной
стойки.
e. С помощью двух винтов 10-32 x 0,75" с крестообразным шлицем, со скругленной плоской головкой (прилагаются)
прикрепите ушко направляющей к задней части стойки. Вставляйте винты с наружной стороны стойки, обращая их
вперед.
КВАДРАТНАЯ ГАЙКА
