Соединения
1. Подключитесь к видеовыходу.
Компьютерная рабочая станция Endura может поддерживать два видеовыхода на цифровой видеоразъем по стандарту DVI.
Подсоедините кабель с разъемами DVI от выхода DVI до входного разъема на цифровом мониторе. Для подсоединения
монитора с входом VGА к этому выходу следует использовать видеоадаптер DVI-VGA, входящий в комплект поставки
рабочей станции Endura.
2. Подсоединить вход и выход звука. Компьютерная рабочая станция Endura поддерживает передачу звуковых сигналов в обоих
направлениях. Это дает возможность управлять громкоговорителем или другой аудиоаппаратурой (такой как домофон),
установленной в наблюдаемом месте. Имеются два входа для звуковых сигналов (один линейный вход для предварительно
усиленных звуковых сигналов и один вход для микрофона) а также один разъем для выхода звукового сигнала.
•
Вход аудио: Подключить аудиоустройство с предварительным усилителем к входному гнезду для стереофонического
звукового сигнала.
•
Выход аудио: Подключить громкоговоритель или другое выходное аудиоустройство к выходному гнезду для
стереофонического звукового сигнала. Линейный выход может регулироваться до 3 В (амплит.) при минимальной
нагрузке 8 Ом.
•
Вход микрофона: Подключить микрофон к гнезду для стереофонического микрофона.
3. Подсоедините кабель категории Cat5е (или более высокой) для сетей 1000Base-T к сетевому разъему на задней панели и к
сетевому коммутатору.
4. Подключите клавиатуру и мышь, входящие в комплект поставки изделия, к портам USB 2.0 (находящимся спереди и сзади
изделия). В альтернативном варианте вы можете подключить клавиатуру KBD5000 (продается отдельно). Длина кабеля USВ,
соединяющего клавиатуру KBD5000 с рабочей станцией Endura, не должна превышать 9,8 фут. (3 м).
5. Подключите питание. Вставьте соответствующий прилагаемый шнур сетевого питания (по американскому, британскому или
европейскому стандарту) в гнездо на задней панели изделия, вставьте вилку шнура в настенную розетку и затем включите
выключатель питания. Для рабочей станции Endura используется сетевое питание с напряжением от 100 до 240 В
переменного тока.

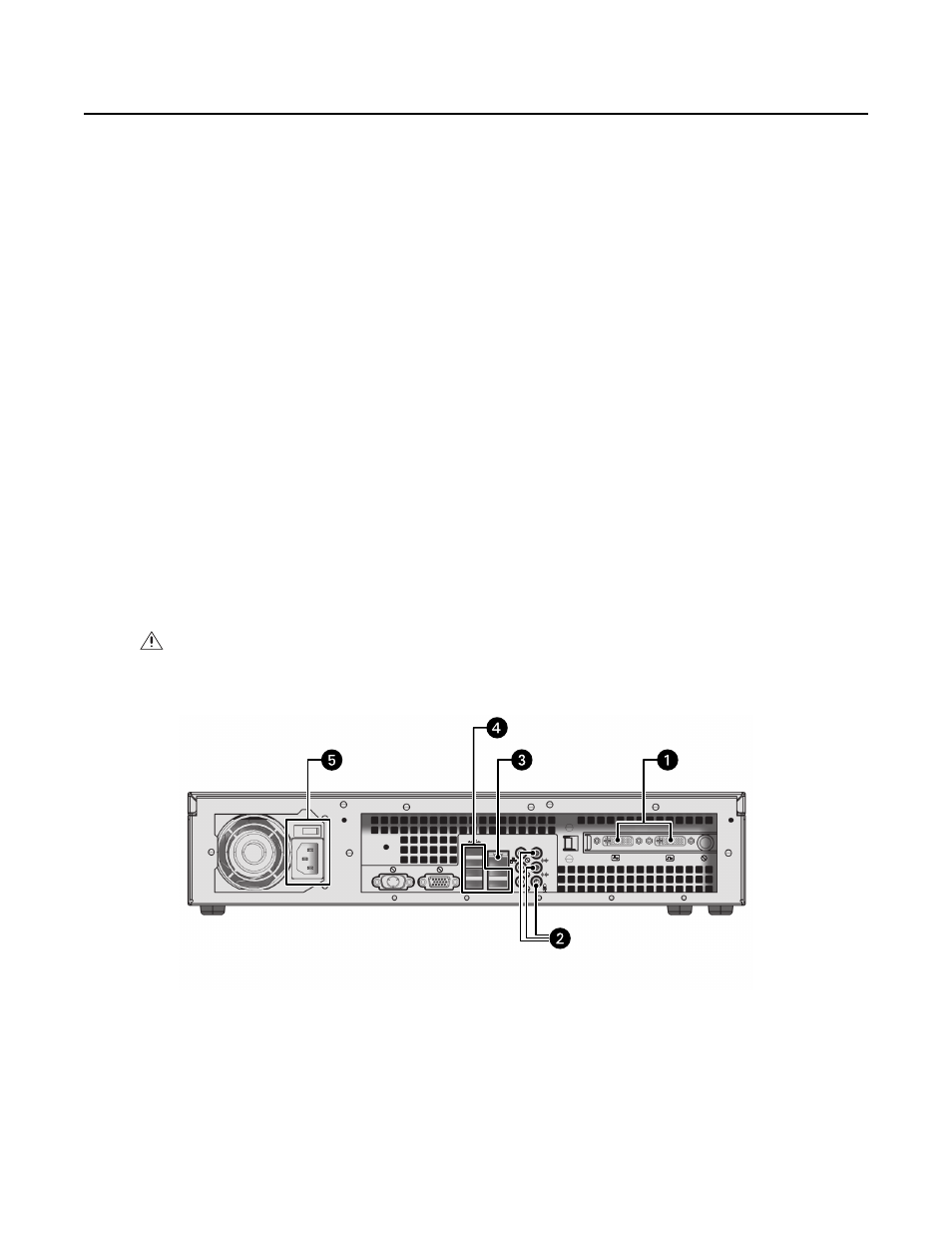

Рис. 11. Задняя панель компьютерной рабочей станции Endura
ПРЕДУПРЕЖДЕНИЕ: Выключение выключателя питания приводит к выключению устройства. Этот способ выключения
допускается применять только в том случае, если система не может быть выключена в нормальном порядке с помощью
операционной системы Windows. Выключение устройства этим способом может привести к непреднамеренной потере данных
в программе.
1
2
РАЗЪЕМ ПИТАНИЯ С
ВЫКЛЮЧАТЕЛЕМ
ПОРТЫ USB 2.0
СЕТЕВОЙ РАЗЪЕМ
(RJ-45)
ЦИФРОВЫЕ
ВИДЕОРАЗЪЕМЫ
(DVI)
ВХОД МИКРОФОНА
ВЫХОД АУДИО
ВХОД АУДИО
