5. Установите салазки с прикрепленными к ним уголковыми кронштейнами друг за другом в стойку, как показано на pис. 11.
На pис. 10 показаны детали, требуемые для данного этапа сборки.

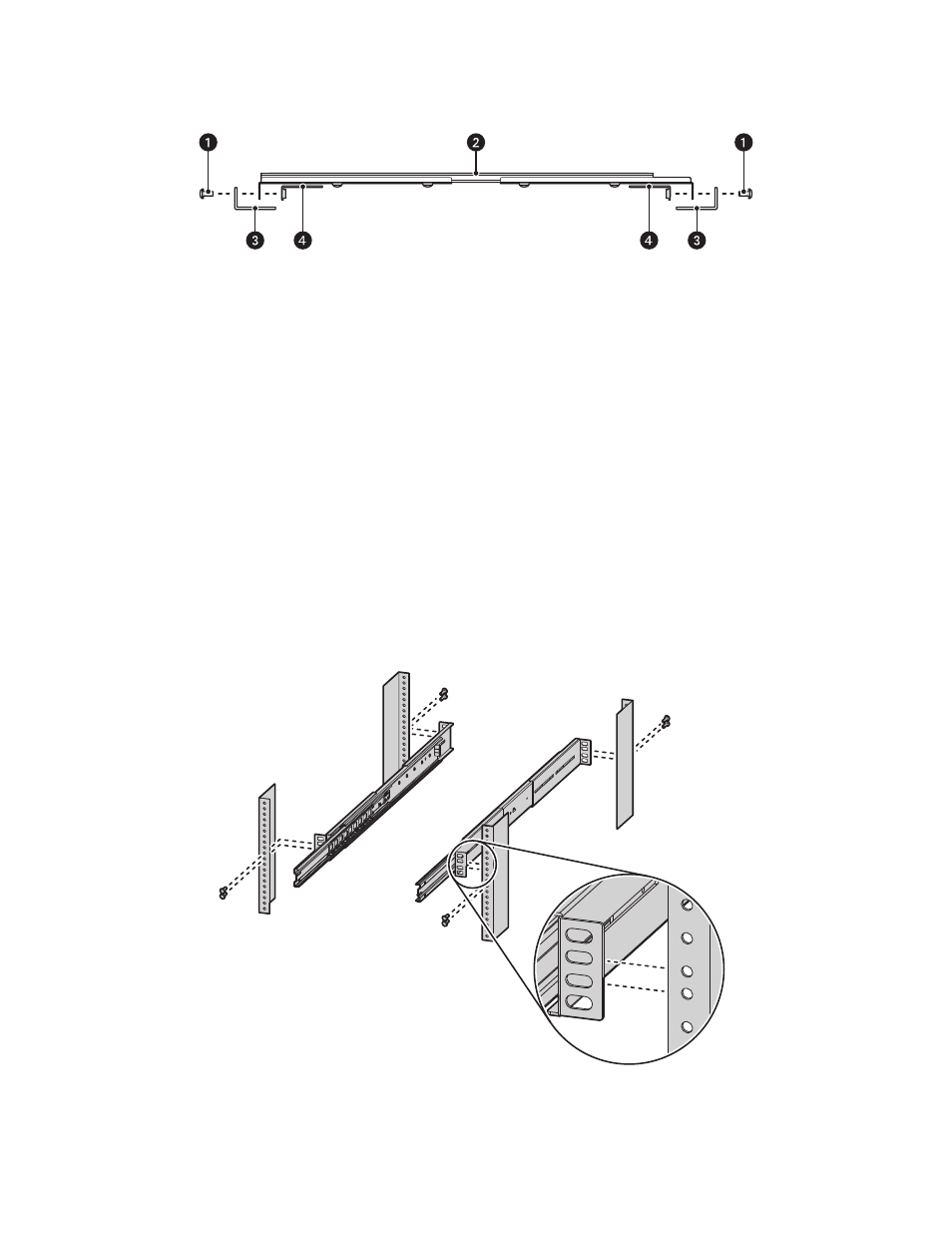

Рис. 10. Опорная направляющая в сборе
ПРИМЕЧАНИЕ. Салазки с прикрепленными уголковыми кронштейнами идентичны друг другу и могут использоваться с любой
стороны стойки.
a.
Выставьте ушко переднего уголкового кронштейна и уголковую пластинчатую гайку напротив внутренней передней панели
аппаратной стойки. Совместите два центральных отверстия в ушке уголкового кронштейна и уголковую пластинчатую гайку с
отверстиями стойки.
b.
Вставьте и затяните два никелированных винта с цилиндрической головкой M5 x 8L-H2,5 (прилагаются).
c.
Задвиньте задний уголковый кронштейн до конца аппаратной стойки.
d.
Прикрепите задний уголковый кронштейн и вторую уголковую пластинчатую гайку к стойке, как описано в
предыдущих пунктах.
e.
Повторите предыдущие операции с противоположной стороны стойки.
Рис. 11. Закрепление кронштейнов в стойке
6. Затяните ранее не затянутые никелированные винты с цилиндрической головкой M4 x 6L-H2,5, крепящие уголковые кронштейны
к салазкам.
ᕡ
M5 x 8L-H2,5 – никелированные винты с цилиндрической головкой
ᕢ
Салазки с прикрепленными уголковыми кронштейнами
ᕣ
Стойка
ᕤ
Уголковая пластинчатая гайка
