3. Прикрепите кронштейны шасси к боковым сторонам блока (см. pис. 8), используя четыре никелированных винта с цилиндрической
головкой M4 x 6L-H2,5 (прилагаются) для каждого кронштейна. Выровняйте кронштейны шасси, начиная с резьбового отверстия,
ближайшего к передней панели устройства, так чтобы концы с прорезями были обращены к задней части устройства.

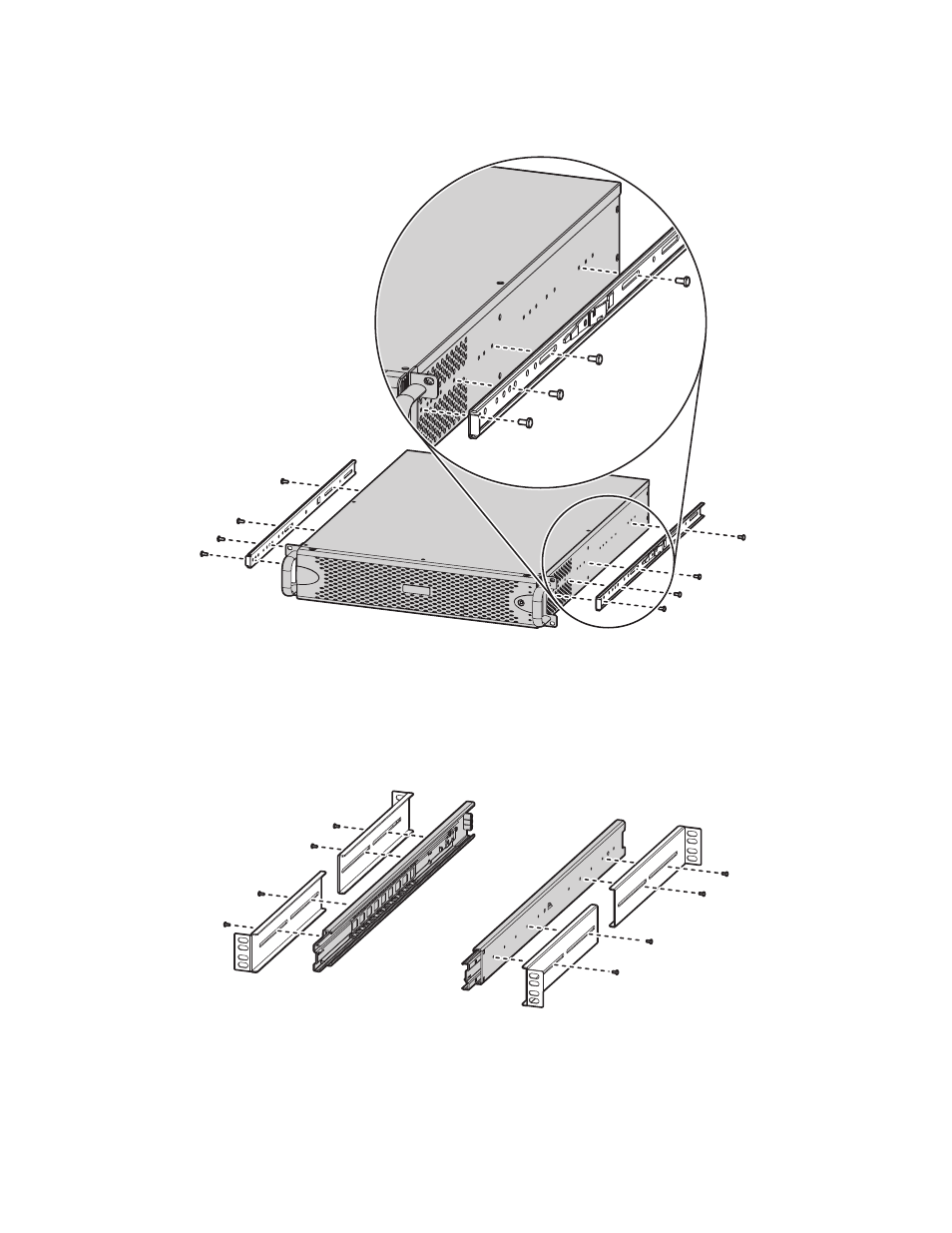

Рис. 8. Прикрепление кронштейнов шасси
4. Прикрепите уголковые кронштейны (прилагаются) к передней и задней частям обеих направляющих салазок, используя два
никелированных винта с цилиндрической головкой M4 x 6L-H2,5 для каждого уголкового кронштейна. Пока не затягивайте все
восемь установленных винтов.
ПРИМЕЧАНИЕ. При желании можно установить никелированные шайбы 4,2 x 11 x 0,8 (прилагаются) между винтами и уголковыми
кронштейнами, чтобы облегчить движение кронштейнов по салазкам во время их закрепления в стойке на последующих этапах монтажа.
Рис. 9. Прикрепление уголковых кронштейнов к салазкам
