C4687M-B-RU (4/13)
15
УСТАНОВКА УСТРОЙСТВА В СТОЙКУ
1. Прикрепите к шасси ручки (прилагаются):
a.
Совместите отверстия под винты в ручках с отверстиями, находящимися вблизи передней части шасси.
b.
Вставьте и затяните четыре винта с крестообразным шлицем (прилагаются).
2. Удалите кронштейны шасси с салазок (и те, и другие прилагаются):
a.
Отодвигайте оба кронштейна шасси с салазок до их фиксации на месте.
b.
Извлеките кронштейны шасси из салазок. Нажимайте вниз на расцепляющий рычаг в правой стороне направляющих, и
нажимайте вверх на рычаг в левой части направляющих.

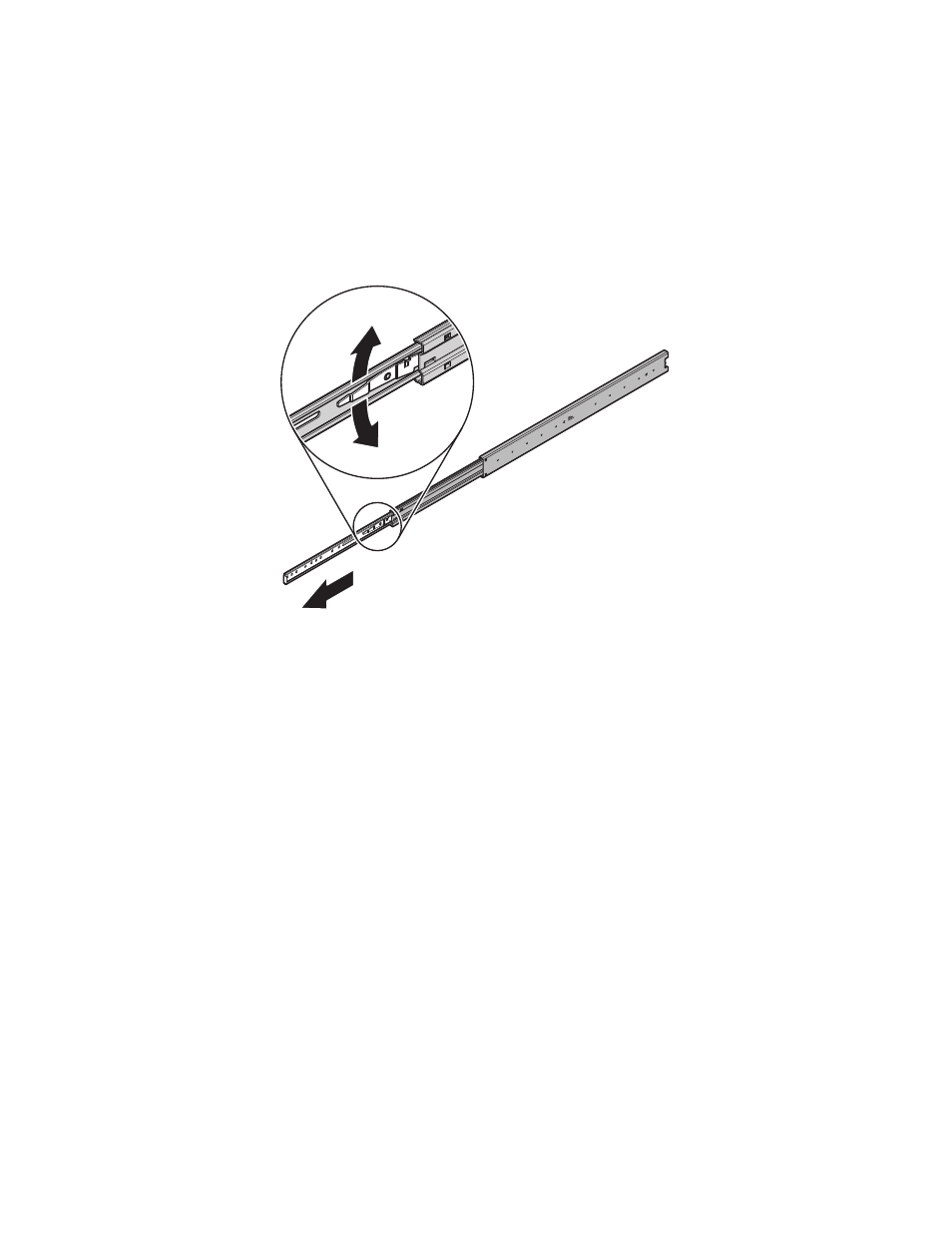

Рис. 7. Извлечение кронштейнов шасси из салазок
