Установка
ТРЕБУЕМЫЙ ВЕРТИКАЛЬНЫЙ ЗАЗОР
При установке системы Esprit SE IP необходимо обеспечить достаточный зазор между верхней поверхностью устройства и
находящимися над ним объектами. Это позволит избежать столкновения с этими объектами, когда кожух будет повернут вверх на
максимальный угол 33°.

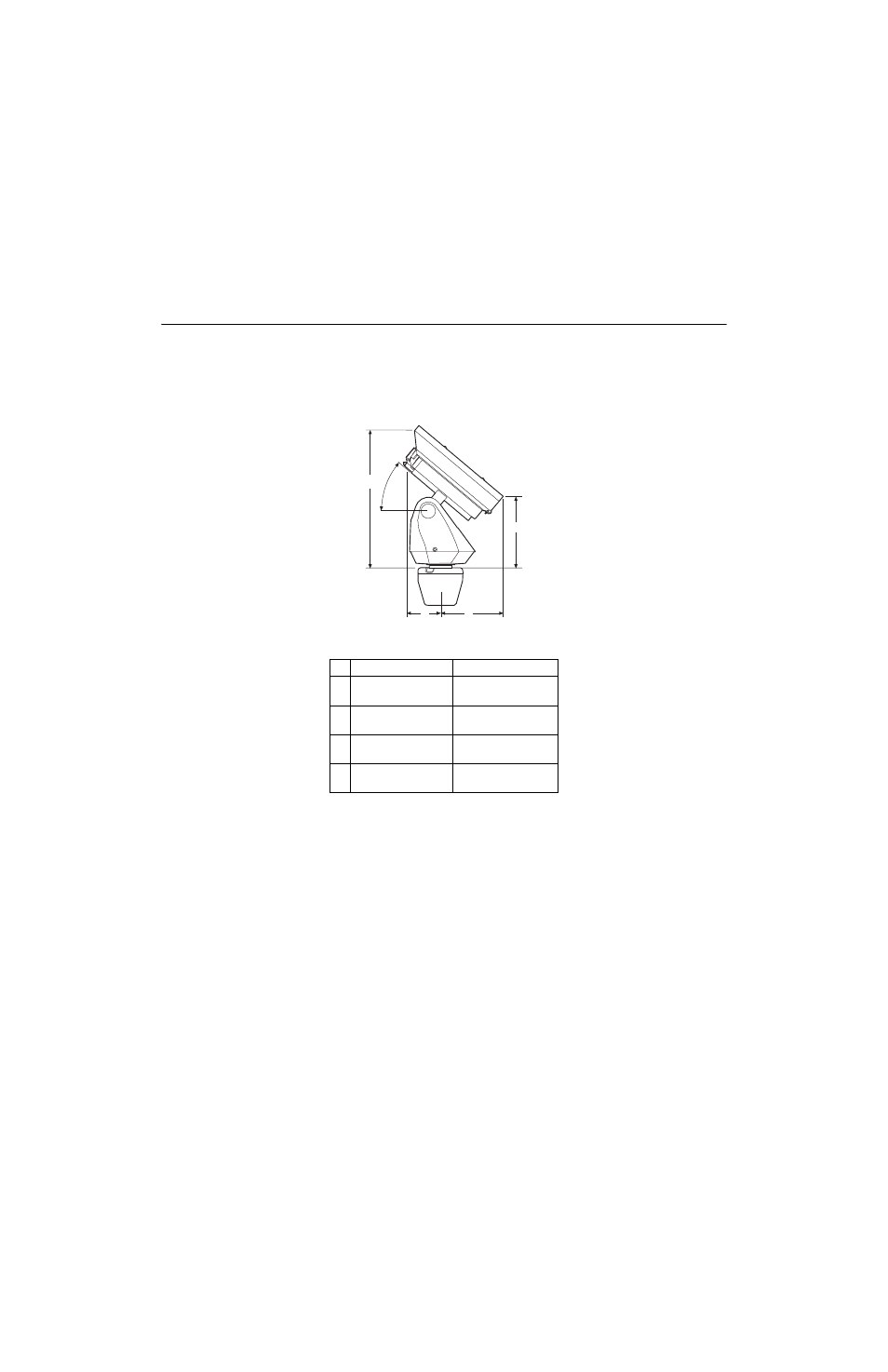

Рис. 1. Вертикальный зазор
Без стеклоочистителя Со стеклоочистителем
A
42,5 см
(16,6")
42,9 см
(16,9")
B
23,9 см
(9,4")
24,6 см
(9,7")
С
18,1 см
(7,1")
19,2 см
(7,6")
D
10,7 см
(4,2")
11,7 см
(4,6")
A
33.0
°
B
C
D
A
33,0
B
C
D
