Инструкция по эксплуатации Pelco Esprit SE IP_series
Страница 10
10
C1327M-RU (9/12)
c.
Прикрепите основание устройства к креплению с помощью трех винтов с потайной головкой и шайб (прилагаются).

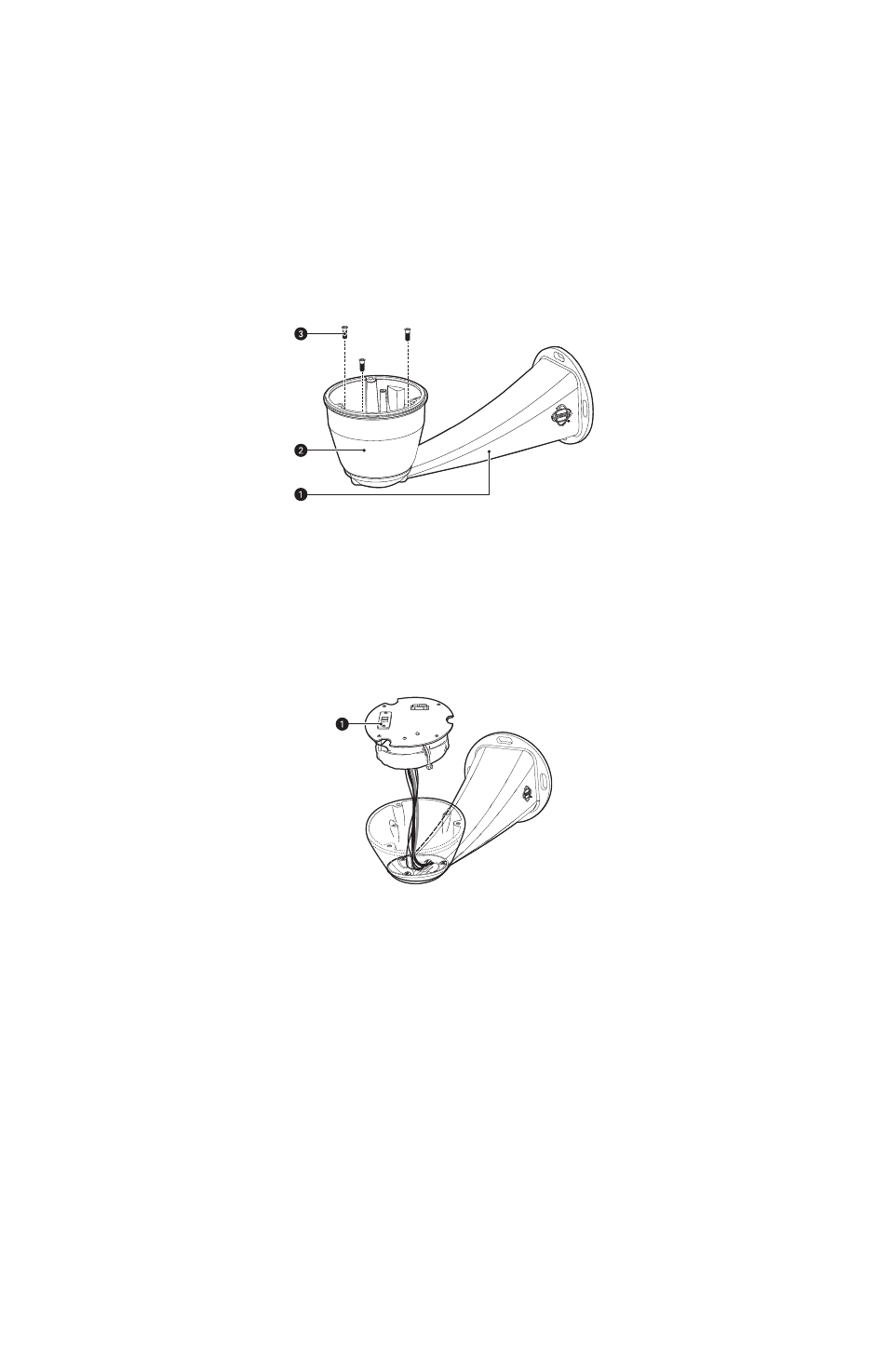

Рис. 3. Присоединение основания к креплению
3. Подключите все кабели и провода и затем проведите провода и сетевой кабель через центральную точку крепления Esprit SE IP.
4. Вновь установите трансформаторный модуль в основание. Трансформаторный модуль может быть установлен в основании
крепления только в одной ориентации.
5. Только для моделей с питанием от сети ~120/230 В: выставьте переключатель напряжения 120/230 В на трансформаторе на
соответствующее напряжение.
Рис. 4. Повторная установка трансформаторного модуля
6. Установите крепление Esprit SE IP; инструкции см. в руководстве по монтажу, входящем в комплект поставки крепления.
ᕡ
Винты с потайной головкой 10-32 x 1/2"
ᕢ
Основание
ᕣ
Крепление
ᕡ
Переключатель напряжения
