МОНТАЖ УЗЛА ПАНОРАМИРОВАНИЯ И НАКЛОНА
1. Вставьте штекер системного соединителя, расположенный в нижней части блока панорамирования/наклона, в розетку системного
соединителя, расположенную на трансформаторном модуле.
2. Совместите отверстие под винт в блоке панорамирования и наклона с отверстием под винт в модуле питания.
3. Прикрепите блок панорамирования и наклона к основанию тремя гайками 1/4-20 с шайбами (прилагаются).

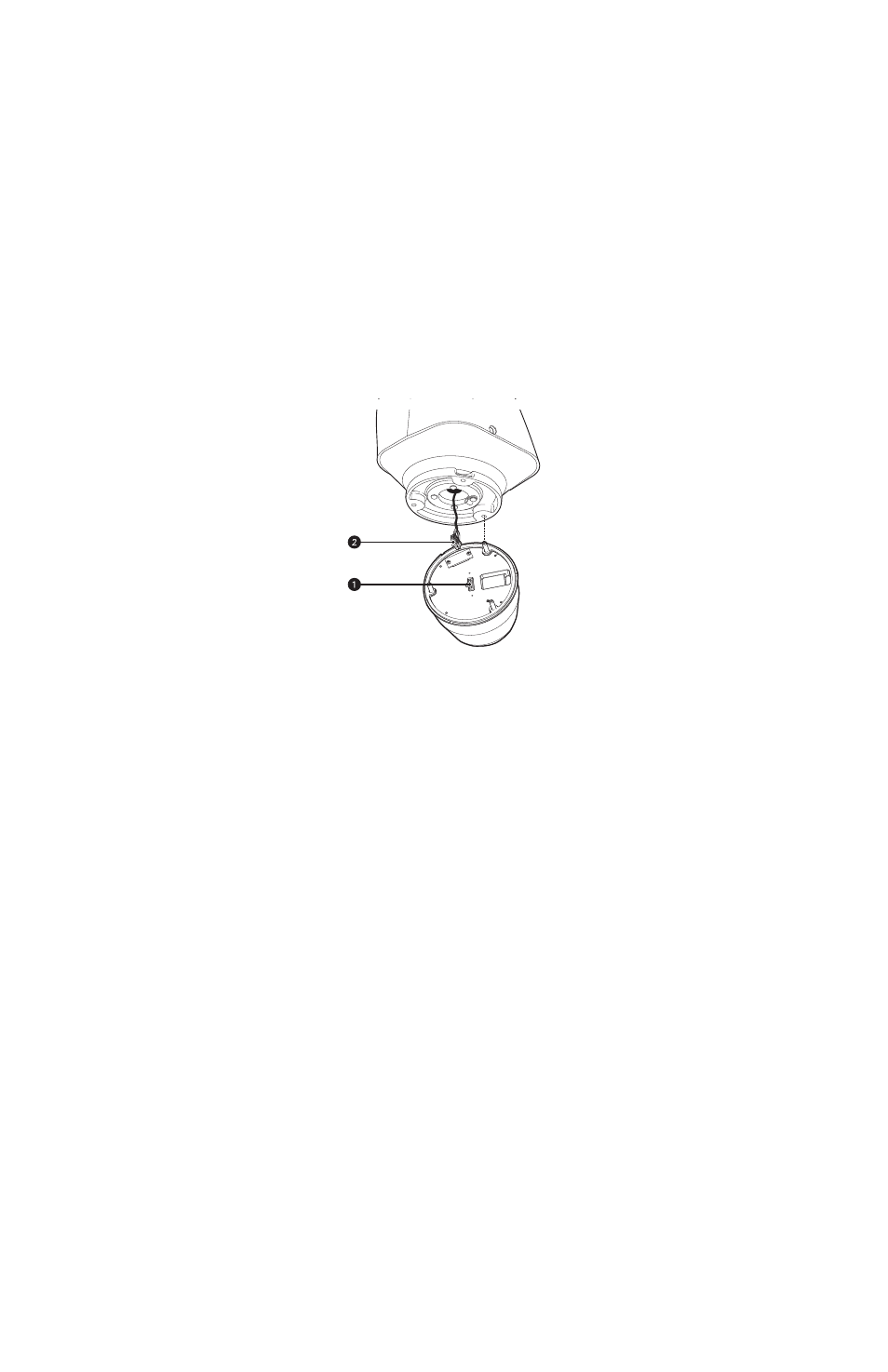

Рис. 5. Монтаж узла панорамирования/наклона
ᕡ
Штекерный системный соединитель
ᕢ
Розеточный системный соединитель
