2. В зависимости от типа направляющей, просверлите отверстие в потолке или стене.
3. Вставьте в отверстие заднюю крышку и закрепите двумя винтами с помощью отвертки так, чтобы крючки,
защищающие от падения, сместились и зажали заднюю крышку в потолке (см. Рисунок 2-8 и Рисунок 2-9).

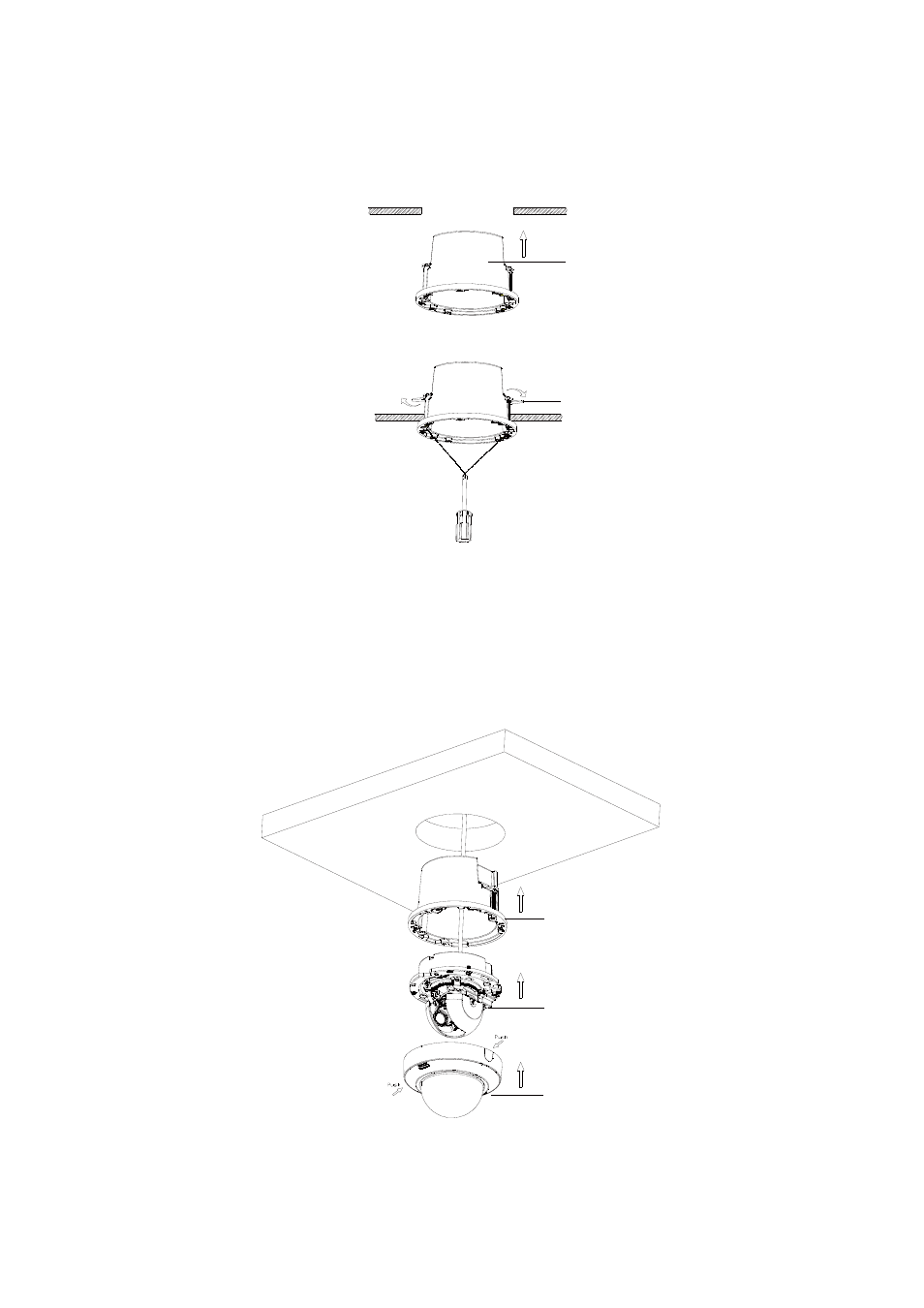

Р
ИСУНОК
2-8:
В
СТАВЛЯЕМ ЗАДНЮЮ КРЫШКУ
Р
ИСУНОК
2-9:
З
АЖИМАЕМ ЗАДНЮЮ КРЫШКУ
4. Пропустите все кабели через отверстие для кабеля в задней крышке и прикрепите корпус видеокамеры (№2) к
задней крышке (№1).
5. Установите видеокамеру в нужное положение (см. 2.3.5 Установка видеокамеры в нужное положение на стр.
18).
6. Настройте фокусное расстояние объектива (см. 2.3.6 Регулирование фокусного расстояния на стр. 18).
7. Установите купольную крышку (№3) и завершите установку.
Р
ИСУНОК
2-10:
П
ОТОЛОЧНАЯ УСТАНОВКА
①
④
①
②
③
①
Задняя крышка
②
Корпус видеокамеры
③
Купольная крышка
④
Крючки, защищающие от падения
